Paso 2: Identificar los componentes analógicos y digitales
Tenemos dos tipos de señales: analógica y Digital. Las señales digitales son ON/OFF, alto/bajo o señales de verdadero o falso. Estas señales digitales sólo tienen dos Estados. Señales analógicas pueden ser ON/OFF, alto/bajo y todo en el medio. Mientras que componentes analógicos pueden manejar señales digitales como verdadero o falso, componentes digitales no sabrá qué hacer con las señales analógicas que se encuentran entre alta y baja. Muchas situaciones del mundo real son gradaciones entre alta y baja.
Además de mantener los diferentes tipos de señales en mente, usted también tendrá que mantener una idea clara de que son entrada y salida de componentes. Estos son factores importantes para determinar cómo usted los conectarlo a Arduino.

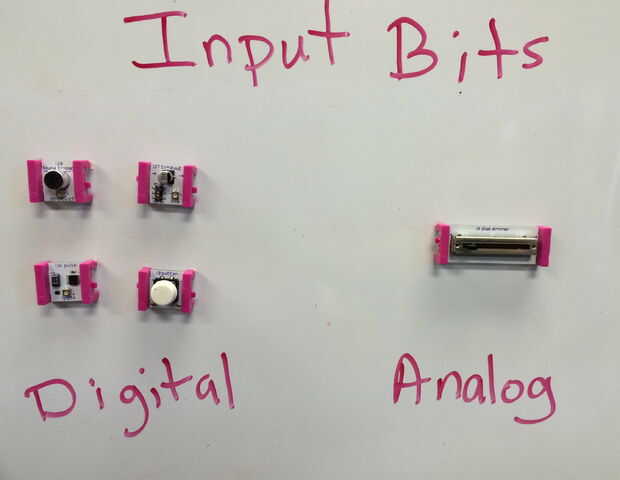

Componentes de entrada y el tipo correspondiente:
- Botón i3 (digital)
- Sonido disparador i20 (digital)
- Pulso i16 (digital)
- Tiempo de espera i17 (digital)
- Deslice el regulador i5 (analógico)

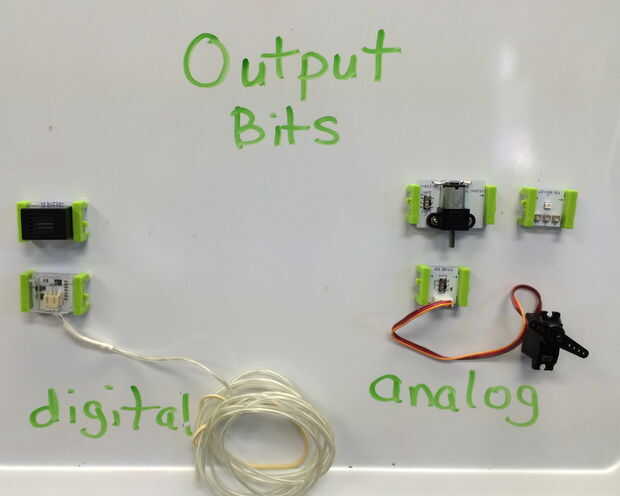

Componentes de salida y el tipo correspondiente:
- Zumbador o6 (digital)
- Luz alambre o16 (digital)
- Servo motor o11 (analógico)
- O3 de LED RGB (analógico)
- DC motor o5 (analógico)

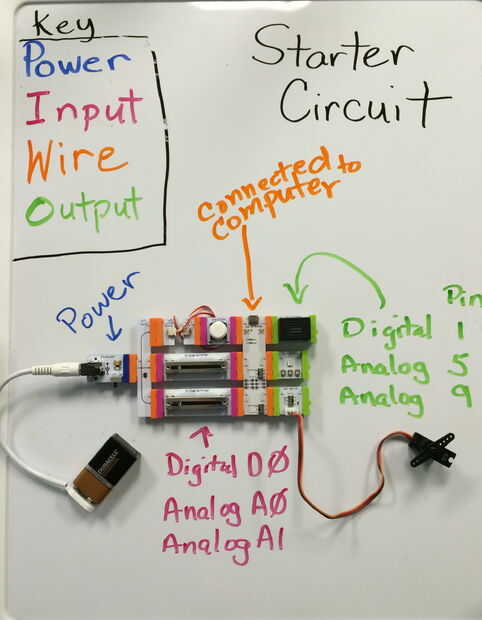

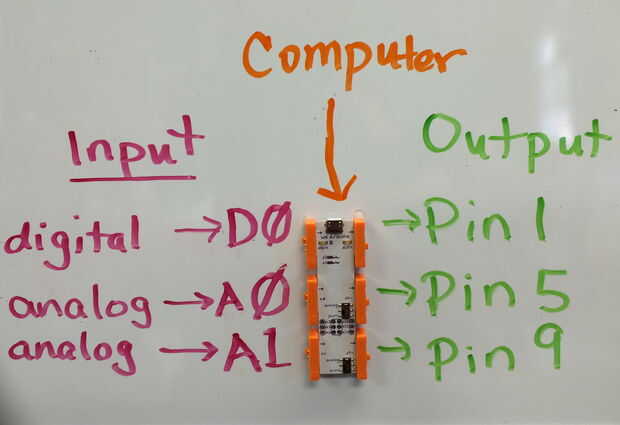

Sobre el w6 de Arduino, tenga en cuenta el tipo de pin para la entrada de pin y el pin de salida correspondiente:
- D0 (entrada) / d1 (salida) - Digital
- A0 (entrada) / d5 (salida) - analógico
- A1 (entrada) / d9 (salida) - analógico
* Nota: Los pines de entrada deben ser codificados con una letra mayúscula en lugar de la notación minúsculas que puede causar un error en la compilación.
Ahora, que sabes lo básico, vamos a comenzar la codificación.
