Paso 9: gatillo ligero
Este es uno de los pedacitos más difíciles para hacer.
Lista de partes:

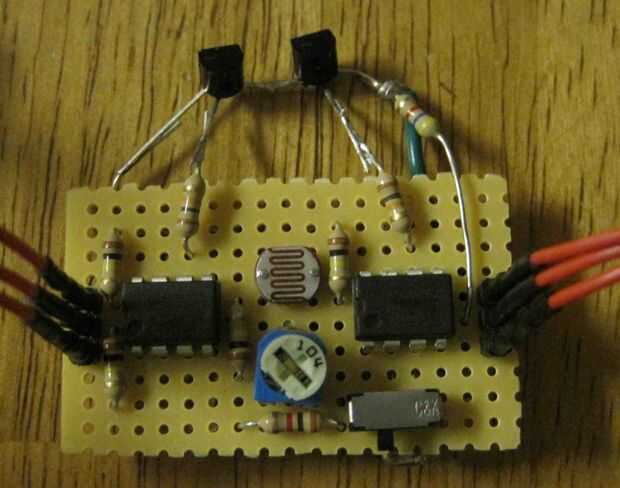

1) tablero Perf... Tratar de mantener todos mis DIY littleBits pequeño, pero éste tiene un montón de grandes elementos. Corté mis 9 x 17 agujeros completos, que no fue suficiente para dar cabida a la puerta y. Mi solución al tiempo fue aislar los cables de la puerta y con cinta aislante negra y plegado sobre la parte superior. Una mejor solución habría sido empezar con una tabla más grande de perf.
2) dos virutas de amp del LM741 op
3) condensadores de: 0.01uF - puede engañar y pasar sin esto, pero es buena forma para mantener en su circuito. Google "condensadores bypass" para aprender más.
¿4) resistencias: 4 x 100 K, un micro potenciómetro de 100 K uno (grande)? CDes photoresistor. Más resistencias en una puerta y...

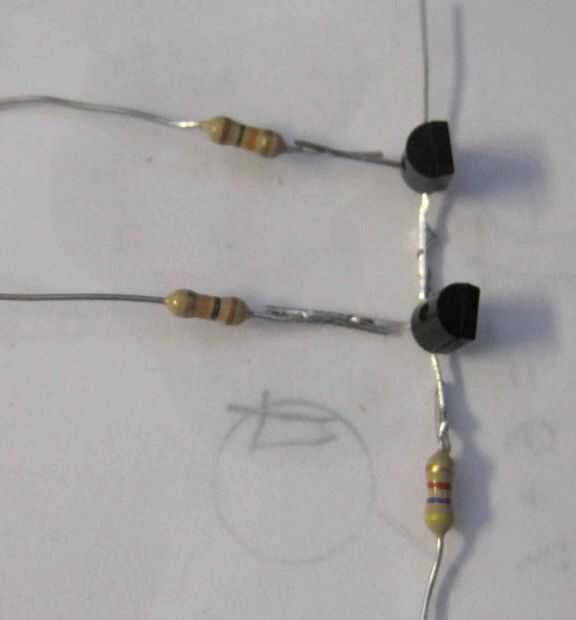

5) una puerta y - dos buenas opciones son cualquiera el 74LS08 puerta de patio y chip, que está disponible en Radio Shack los estantes en un paquete de la variedad con la etiqueta "Kit de IC de baja potencia" (parte # 276-0294) o puedes hacer tu propio con transistores y resistores ya tienen en su kit. Las piezas para su auto y la puerta son: transistores de NPN 2N2222 x 2, 2 x 10K resistencias, un resistor de 47 ohmios. He incluido una foto de mi puerta y. Google "transistor de puerta y" para obtener más información.
6) un interruptor DPDT
7) 3 pernos de la cabecera
8) los cables de puente 3
Procedimiento:

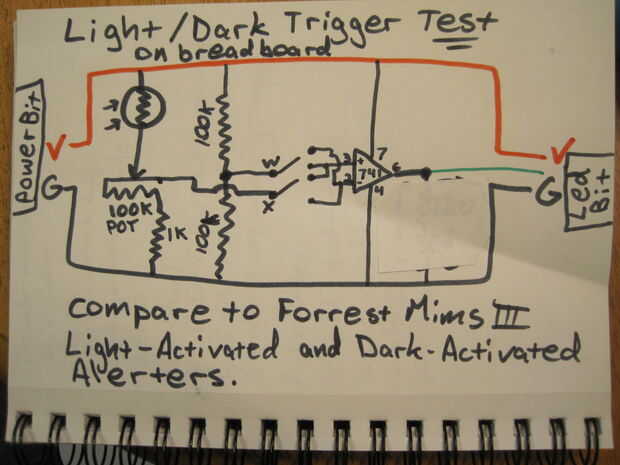

1) si tienes el libro de Forrest Mims III, que fue incluido en el primer paso, ensamblar los circuitos "Luz activada alerta" y "Activa alerta oscuro". La mano escrita circuito muestro aquí que dice "Test" en la parte superior derecha es el básico hervido por circuito. Observe que no aparece una señal verde en línea por la izquierda. No se trata de un circuito de littleBits completa; es sólo una manifestación de la protoboard! Deja cierto margen a la izquierda y derecha de tu protoboard para el resto del circuito.
2) si usted es nuevo en interruptores DPDT, hay suficiente información para ahogar a nadie. Marcado las dos líneas procedentes de los "divisores de voltaje" W y X; Usted puede pensar de los pines 2 y 3 va en el segundo op amp chip como Y y Z. Estas etiquetas se corresponden con el diagrama en esta web tutorial conmutador: http://www.1728.org/project2.htm.
3) consulte littlebits para el circuito completo "disparador de luz". No se muestra aquí en mi instructable.
4) organizar el circuito completo en perfboard. Considerar cómo fácilmente el interruptor y trate de no colocar la fotorresistencia en la sombra de los otros componentes.
5) prueba que V y S de salida de 5V. Prueba de que la broca funciona como se describe en littleBits.cc.
6) pegamento caliente las conexiones débiles, incluyendo las clavijas de salida para el perfboard.
7) gatillo ligero etiqueta y color código es como un poco rosado.
8) Woohoo! Usted mismo palmaditas en la espalda y haga clic en el botón de "lo hizo".
