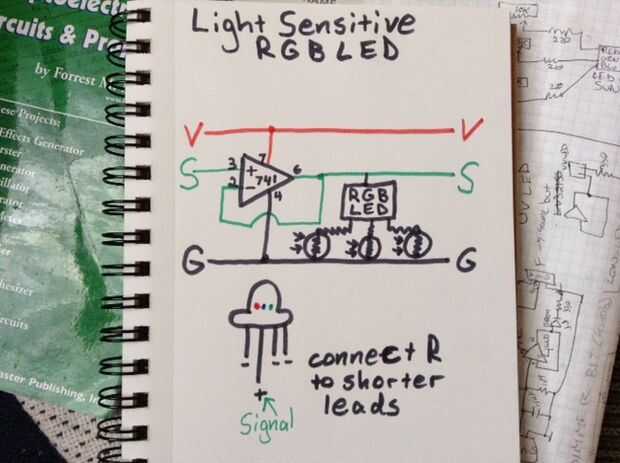

Paso 2: RGB LED - sensible a la luz!
Lista de partes:
1) tablero Perf cortar agujeros completos 9 x 12
2) LED: tricolor 5 mm (rojo/azul/verde) - parte de Radio Shack #2760028
3) resistencias de: 3 x 330 ohmios (220 ohmios puede ser suficiente - pruébelo primero en un protoboard), x Cds 3 fotocélulas (fotorresistores) - Radio Shack parte #276-1657. Usé los fotorresistores grandes 2 que vienen en este pack para azul y rojo y medio verde.
4) parte de LM741 amplificador operacional - Radio Shack #276-0007 o Digikey parte #LM741CNNS/NOPB-ND... Las clavijas de salida en el 741 se diferencian de la LV321, que se utiliza en el littleBits.cc original manual de reparacion para este bit. Tenga en cuenta la diferencia.
5) pernos de conexión (3 lado izquierdo) y 3 en lado derecho
6) tubería del encogimiento del calor
7) 3 cables de puente
Opcional:
Si no estás interesado en hacer su RGB LED luz sensible, se necesitan 3 potenciómetros de 10K en vez de los 3 fotorresistores.
Procedimiento:
1) breadboard y prueba de que el LED puede hacer los 3 colores principales y una variedad de otros colores en el medio. Puede hacer lo que sea que cubren sobre los fotorresistores con diferentes opacidades (cinta aislante negra es casi totalmente opaca, mientras que la yema del dedo probablemente es 1/2 opaco) o, si se utilizan potenciómetros de 10K, utilice un destornillador de cabeza plana para marcar en sus colores.

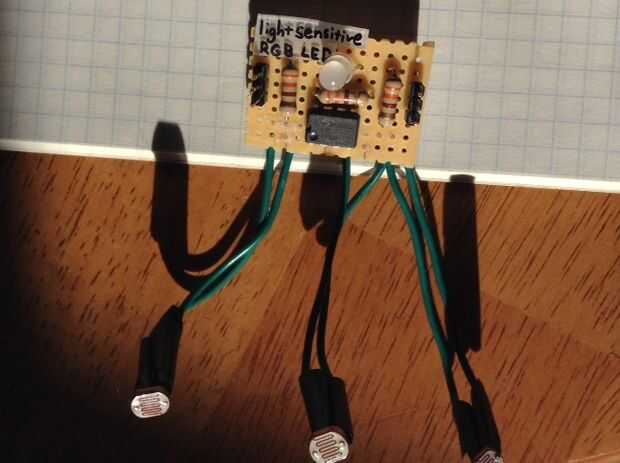

2) organizar el perfboard y soldadura.
3) prueba que V y S de salida 5V contra G.
4) pegamento caliente las conexiones débiles, incluyendo las clavijas el perfboard.
5) hacer una etiqueta y considerar poco esta codificación de color según los littleBits código de color. LED es una salida, por lo que iba a ser verde. ¿LEGO está cualquiera?
6) buen trabajo! Puse delante del televisor para hacer una lámpara de estado de ánimo. Imagine colocar los fotorresistores debajo de un dispositivo motorizado que bloquea la luz de otro LED de forma intermitente dinámica.
