Paso 3: Largo y luminoso LED
Lista de piezas
1) tablero Perf cortar agujeros completos 9 x 12
2) LED: 5 mm alta luminosidad blanco - parte de Radio Shack #2760017
3) resistencia de: una 220 ohmios

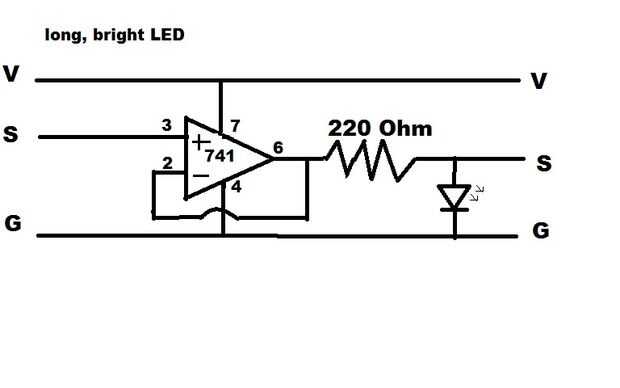

4) parte de LM741 amplificador operacional - Radio Shack #276-0007 o Digikey parte #LM741CNNS/NOPB-ND... Las clavijas de salida en el 741 difieren de la LV321, que se utiliza en el original littleBits manual de reparacion para este bit. Tenga en cuenta la diferencia.
5) pernos de conexión (3 lado izquierdo) y 3 en lado derecho
6) tubería del encogimiento del calor
7) 3 cables de puente
Procedimiento:
1) breadboard y compruebe que el LED es brillante. Hacer su LED algunas pulgadas de largo por soldadura alambre trenzado a los conductores, pero no tanto que consigue enredarse en cosas. Puede soldar la resistencia directamente a un plomo y una cubierta que con calor cinta eléctrica o tubería del encogimiento, o puede mostrar la resistencia en el perfboard.

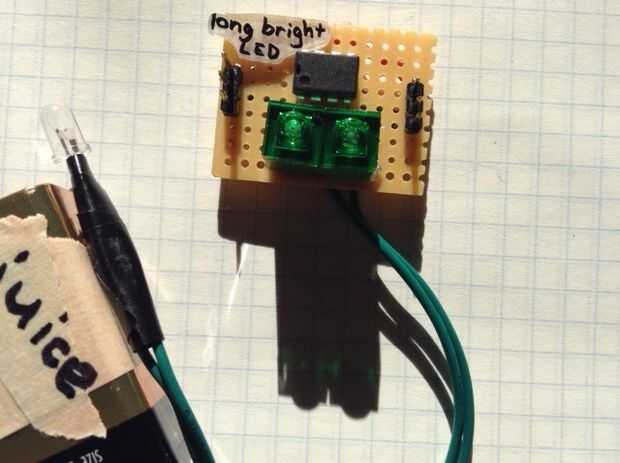

2) organizar el perfboard y soldadura.
3) prueba que V y S de salida 5V contra G.
4) pegamento caliente las conexiones débiles, incluyendo las clavijas el perfboard.
5) hacer una etiqueta y considerar este bit según el código de littleBits de la codificación policromática. LED es una salida, por lo que iba a ser verde; por esta razón caliente pegué verdes legos a mi granito de arena. Puede usar cualquier cosa verde, realmente.
6) conectar a las brocas de bricolaje existentes. Si no utilizas el chip de amp 741 op, su brillante LED puede ser tenue dependiendo de cuántos bits conectado juntos. Si quieres un LED brillante, un chip de amp op es una necesidad.
