Paso 4: botón
Lista de partes:
1) tablero Perf cortar agujeros completos 9 x 12
2) empuje de botón momentario SPST - mina saqué de un viejo juguete roto. Estos varían en tamaños y formas.
3) condensador de: un 0.1uF disco de cerámica o de película de poliéster hará bien
4) resistencia: uno 1 M ohmios (a.k.a. 1.000 K ohmios)
5) pernos de conexión (3 lado izquierdo) y 3 en lado derecho
6) 3 cables de puente
Procedimiento:

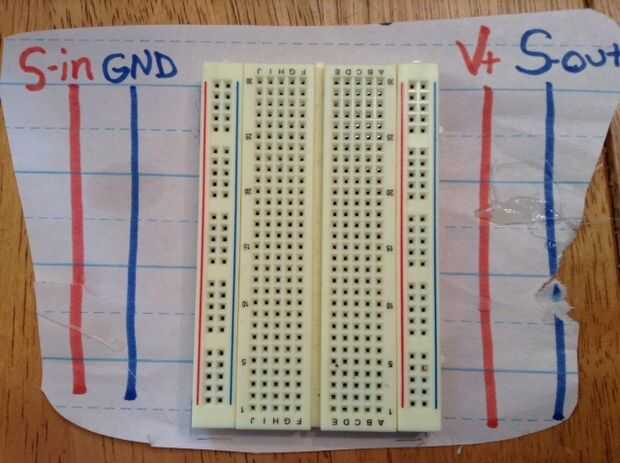

1) breadboard y prueba de que el botón está trabajando con un poco de DIY LED conectado en su protoboard. Usar carriles separados en su protoboard de señal y salida de la señal (ver imagen). Si encuentras que tu LED es descolorarse adentro y hacia fuera, que pueda haber utilizado demasiado grande de un condensador. Si el LED está deslizándose dentro y fuera, el viejo botón usado puede ser pobre.

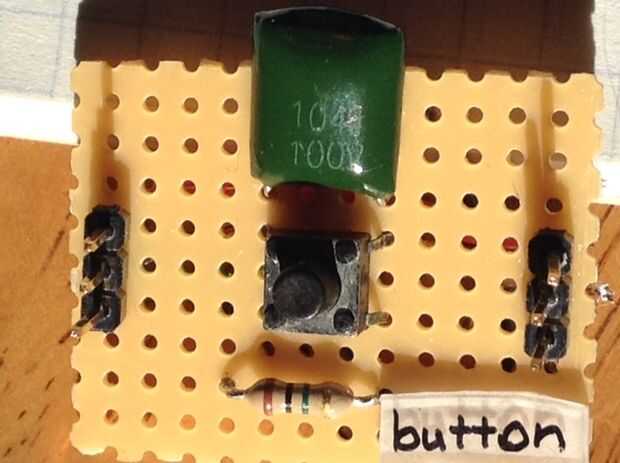

2) organizar el perfboard y soldadura.
3) prueba que V y S de salida 5V contra G.
4) pegamento caliente las conexiones débiles, incluyendo las clavijas el perfboard.
5) hacer que una etiqueta y esta entrada de bits de código de color rosa.
6) conectar a las brocas de bricolaje existentes.
Nota: no hice ningún cambio en el circuito de littleBits , así que por favor, consulte a su diseño original como se encuentra en su página web.
