Paso 6: pulse

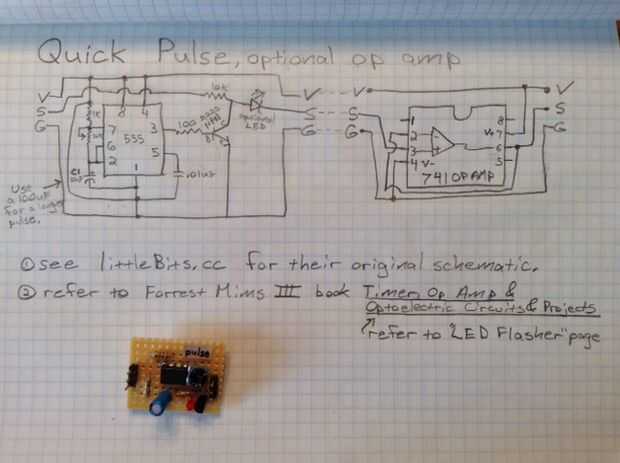

Este es mi granito de arena absolutamente favorito! Mi pulso se corre rápidamente en un ciclo de deber del 50%, porque esa es la forma que me gusta. Si quieres más pulsos, puede breadboard diferentes variaciones del mismo circuito. Consulte el diseño original en littleBits y al diseño de "LED intermitente" de Forrest Mim en su libro (ver referencias en la introducción este instructable).
Lista de partes:
1) tablero Perf cortar agujeros completos 9 x 12 puede acomodar el pulso rápido y sucio, pero el chip al menos 9 x 16 Si desea realmente hacer su tarea e incluyen el chip de op amp.
2) 555 chip
¿3) LM741 chip de amp op (opcional)?
4) condensadores: 10uF, 0.01uF preste atención a la polaridad!
5) resistencias: 100 ohmios, 1 K, 10 K, 10 K micro potenciómetro
6) transistor: NPN - utilicé un 2N2222
7) un LED - esto guardé en mi bit final, pero puede usarlo simplemente para protoboard de la prueba.
8) 3 pernos de la cabecera
9) los cables de puente 3
Procedimiento:
Usando el 555 puede ser abrumador para un usuario nuevo, así que tomar lentamente. ¿Si usted tiene acceso a los circuitos de Snap y el zócalo del IC 8-Pin # 6SC? U8, y luego intenta construir algunos 555 circuitos por KRA5H. He construido varios diseños de este instructable miembros, como esta uno: Que es una manera de aprender sobre el 555, pero también simplemente puede usar un protoboard.
1) breadboard y probar que V y S de salida de 5V. Tómese su tiempo en este paso y realmente pensar en lo que los condensadores y las resistencias que desea utilizar.
2) organizar el perfboard y soldadura.
3) prueba que V y S de salida de 5V. Prueba de que la duración del pulso cambia cuando usted marca el potenciómetro con un flathead destornillador.
4) pegamento caliente las conexiones débiles, incluyendo las clavijas de salida para el perfboard.
5) pulso de etiqueta y color código es como un poco rosado.
