Paso 1: Construir la Base del rotor

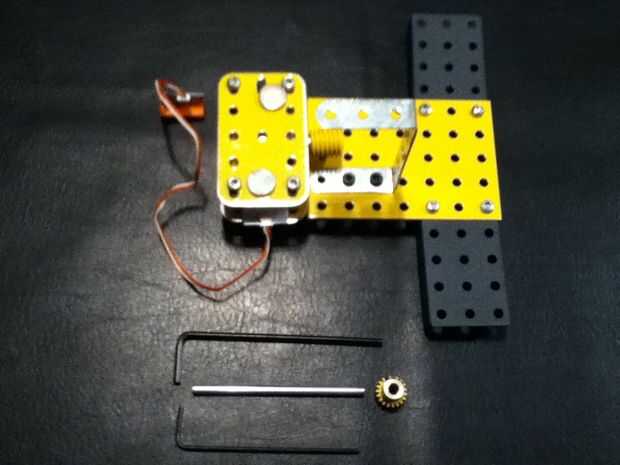

El rotor de la muestra utiliza una impulsión del gusano. No necesito cambiar la relación de engranajes, el módulo de motor está construido para un par, no la velocidad. Pero yo estaba reacio a montar el mecanismo de rotor directamente en el eje motor de littleBits. Tal vez el eje podría soportar el peso de hasta cuatro tubos de centrífuga de 50 ml. La caja de cambios en el módulo de motor, sin embargo, tiene marchas poco delicadas que me recuerdan a los engranajes en un reloj analógico por lo que me preocupaba si estos engranajes podrían soportar el estrés de la carga.

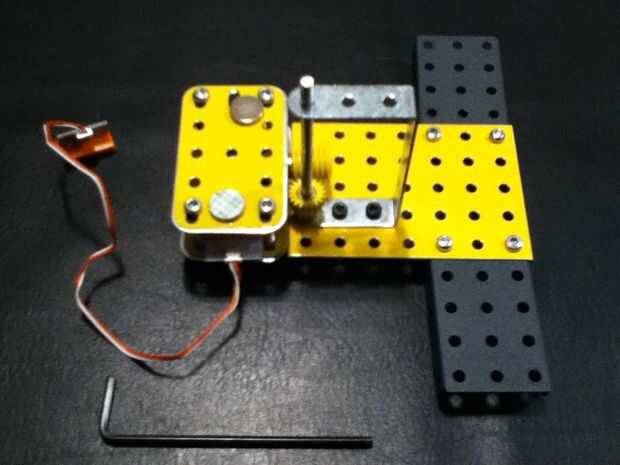

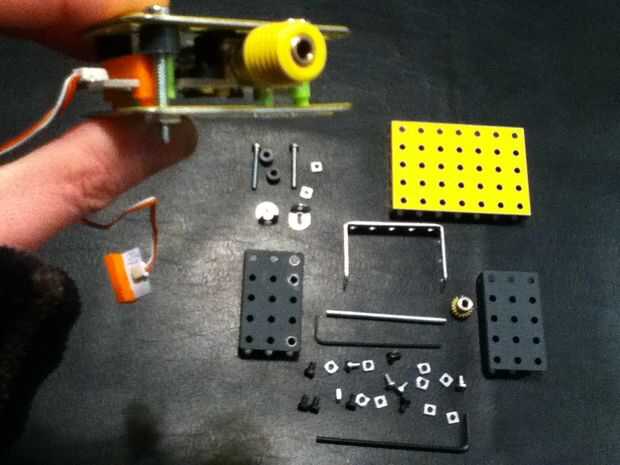

El diámetro del eje de motor módulo de littleBits es más pequeño que un Erector set árbol que tal vez necesite usar dos tornillos de ajuste para centrar el eje del motor módulo. En la segunda imagen se dará cuenta que incluye dos tornillos para montar la impulsión del gusano en el árbol motor de littleBits.

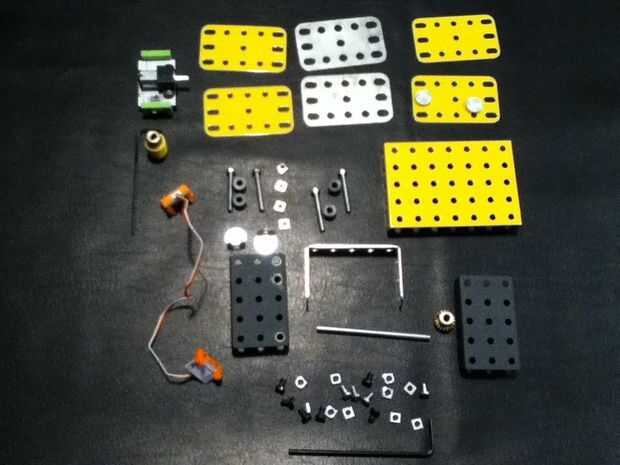

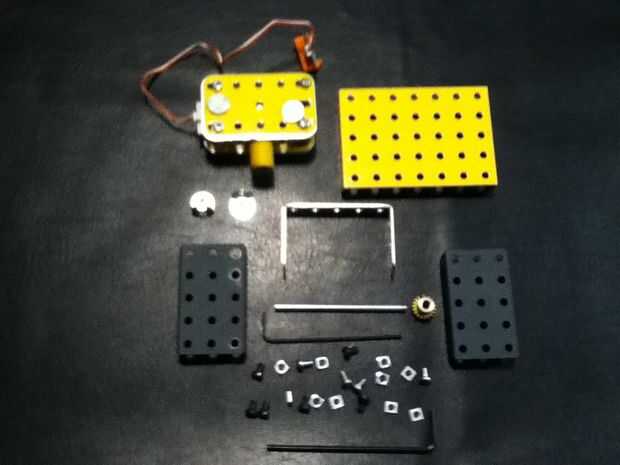

Piezas necesarias:
placas planas de 4 3 x 5 orificios
2 placas planas de 3 por 5 agujero
Nota: Las placas base amarillo de elevadores son endebles, así que había que reforzarlos con la plata dos acero Tec 3 por 5 placas planas de agujero. Los agujeros en las placas de acero Tec son más grandes en diámetro y no se alinean bien con partes de elevadores. Las placas amarillas sirven simplemente para alinear los agujeros correctamente.
1 placa base agujero de 5 por 7
2 placas base agujero de 3 por 5
1 3 por 5 por tira de 3 orificios ángulo doble
2 escuadras
1 engranaje de gusano (con 2 tornillos)
1 piñón
1 eje
4 tornillos grandes
4 manguitos plásticos (separadores)
10 tornillos pequeños
10 tuercas
1 llave hexagonal estándar
1 llave hexagonal tornillo de fijación
1 módulo de motor de littBits
1 littleBits módulo
