Paso 5: manual de reparacion
Permite mover hacia el lado de componentes del circuito. Para controlar el ventilador de ordenador de voltio 12 de una entrada de arduino, usamos un sensor de temperatura y el TMP36 para calcular la temperatura de la habitación. Para obtener más información sobre este componente por favor visite los pernos en el sensor de la plana frente a lado son el 3.3-5.5 voltios patillas (izquierda), pin sensor análogo (medio) y la tierra (izquierda). Utilice los cables de puente desde el Arduino conectarse el sensor de temperatura en una tabla de pan. D13 PIN se conecta con el conector de tierra. A2 PIN se conecta al pin analógico; Esto mide la cantidad de voltaje producido por el sensor. D11 PIN se conecta a la clavija de alimentación.

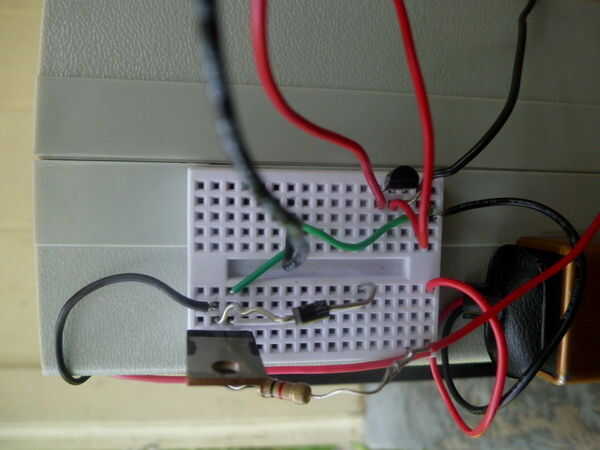

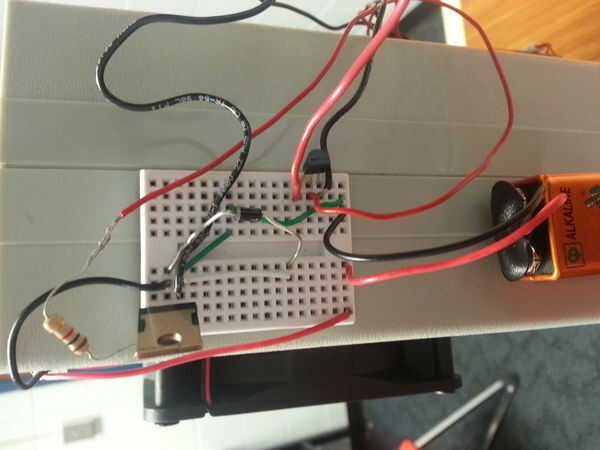

En este paso vamos a crear un circuito para controlar el ventilador de ordenador voltios 12 de una entrada de un pin del Arduino. Vamos a utilizar el diodo 1N4004, transistor TIP120 Darlignton, cables puente, batería de 9 voltios y el ventilador de la PC. Conectar el pin A3 a la patilla del emisor del transistor y tierra de la batería. Conectar cable vivo de la batería (rojo) el hilo caliente del ventilador. Conecte el cable de tierra del ventilador a la base del transistor. Conecte el lado rayado del diodo a la patilla del colector, así. Conecte el otro extremo del diodo de emisor. Conecte cable D10 a la Base.
Los transistores Darlignton se utilizan para permitir la corriente de la batería de 9 voltios al flujo del ventilador de PC de la entrada de los pines de Arduino. El transistor tiene 3 pines; Base (se conecta a los pines de Arduino D10), colector (diodo y ventilador) y el emisor (tierra de la batería y arduino). Los 5 voltios de entrada en la base permitirá actual fluyen desde el colector hacia el emisor. La resistencia conectada entre el arduino y el transistor se utiliza para proteger el Arduino de pantalones cortos o no los componentes. El diodo se utiliza para permitir sólo actual para fluir en una dirección; desde el cable de alimentación de la batería al motor.
