Paso 9: Combinar dos circuitos de

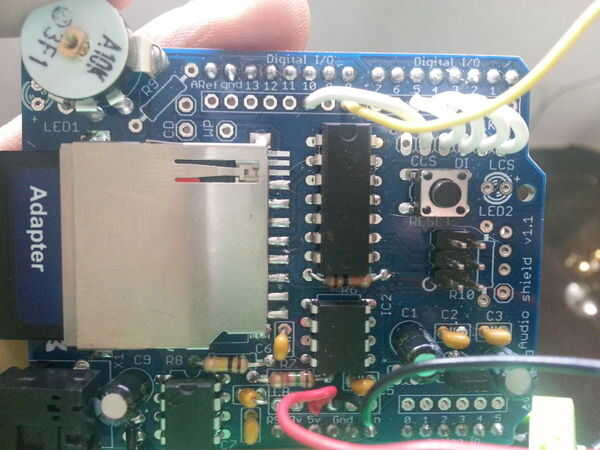

Ahora combinamos el circuito littlebits con el circuito de arduino. En este paso se necesita: divisor de tensión circuito + Arduino Adafruit Audio onda escudo + soldadura + soldador. Se suelda el jumper cables para el pin de 5 voltios (cable rojo), pin GND (cable negro) y el pin de entrada/salida digital 8 (cable amarillo). Asegurar que la cara del fotodiodo aún está en contacto directo con el LED del bit LED brillante; Este es el enlace principal entre el littlebits y arduino. La luz brillante de la poco brillante del LED disminuye la resistencia del fotodiodo, que permite el flujo de voltaje a través del cable de señal (amarillo) para activar el arduino & waveshield. Más luz activa el circuito, menos luz desactiva el circuito. Para probar los circuitos combinados, conectar el arduino con una fuente de alimentación, conecte el protector de la onda a los altavoces, encender los littleBits y coloque el dedo delante de la sana del disparador para activar el arduino. Inmediatamente después del broche de presión, debe ser un ruidoso "rugido". Si no pasó nada, compruebe el nivel de volumen del protector de la onda, la cara del fotodiodo esté en contacto directo con el LED, control para empalmes de la soldadura fría en el circuito divisor de tensión, el archivo en la tarjeta SD esté en formato .wav o programar el arduino. Además, puede que necesite añadir cinta eléctrica a la carcasa de metal de la A / USB B port en el arduino; Esto puede provocar una escasez en el waveshield.
Nota: utilice un adaptador de pared en lugar de una batería de 9 V, las baterías se agotarán rápidamente.
