Paso 7: divisor de tensión circuito

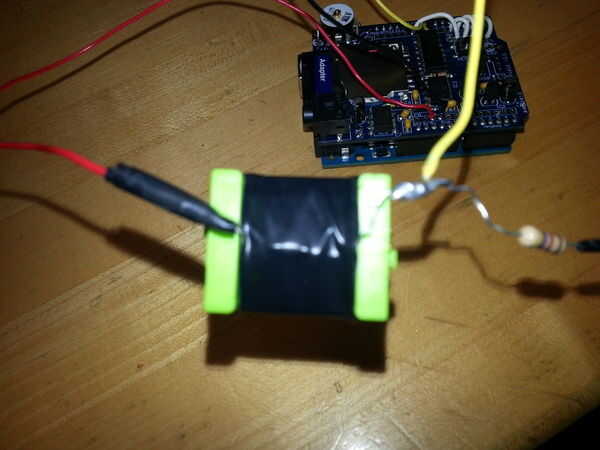

En este paso vamos a diseñar un circuito divisor de tensión: LED brillante 4,7 resistencia de ohmios k resistencia de 330 ohm + fotodiodo + cables de puente (rojo, negro, amarillo) + cinta aislante + soldadura + soldador. En primer lugar, tuerza los cables de las dos resistencias y tuerza un cable puente negro al segundo cable de la resistencia de 330 ohm. A continuación, enrosque un cable puente amarillo al otro cable de la resistencia k 4.7 (ambos conductores deben mirar la misma dirección). Retuerza los conductores combinados del cable amarillo y la resistencia de 4,7 k a uno de los conductores del fotodiodo. A continuación, enrosque un cable rojo con el segundo cable del fotodiodo. Después de que todos los cables necesarios están torcidos, saque su soldador y empezar a soldar! Soldar cada uno de los hilos retorcidos entre sí. Después de cada cable se suelda, asegure las juntas soldadas con cinta aislante. En el siguiente paso, será necesario: LED brillante + cinta aislante + fotodiodo. Tomar el fotodiodo y coloque la cara de él en el LED del LED brillante; Asegúrese de que está colocado directamente en el LED. Por último, utilice cinta aislante para fijar el fotodiodo en el lugar.
