Paso 2: Montar el disco y agregar a la pantalla

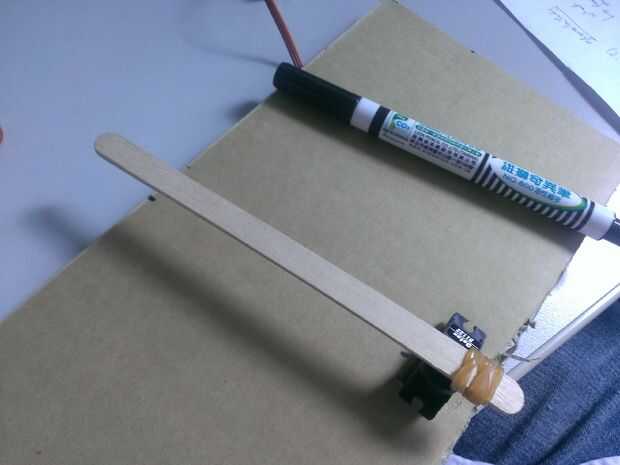

Monte el palo en el brazo del servo con bandas de goma o de alguna otra manera...
Añadir el resto del circuito:
- Conecte la alimentación al módulo arduino
- Conecte el servo al d9 y cambiar ese pin a modo analógico
- Conecte el zumbador a d1 si quieres utilizarlo

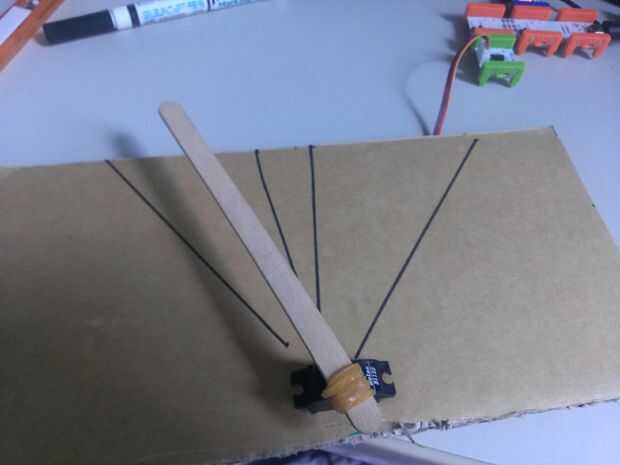

Usando un poco de ensayo error algunos valores analógicos para el servo de la salida y ve donde señala el disco. Calcular el tiempo de su hora de comer si hay uno, además de los tiempos de inicio y final en la pantalla. Gire el dial a los valores adecuados y marcar los ángulos sobre el tablero.
Por ejemplo, en mi ejemplo empiece trabajo en 8:30 (que es "8.5") y hasta 18:00 "(18.0 del). Almuerzo de 12:00 hasta 1:30 (que es "13,5"). El análogo de la salida con el ajuste del servo está entre 0 y 148 desde el inicio del trabajo hasta el final. En mi caso:

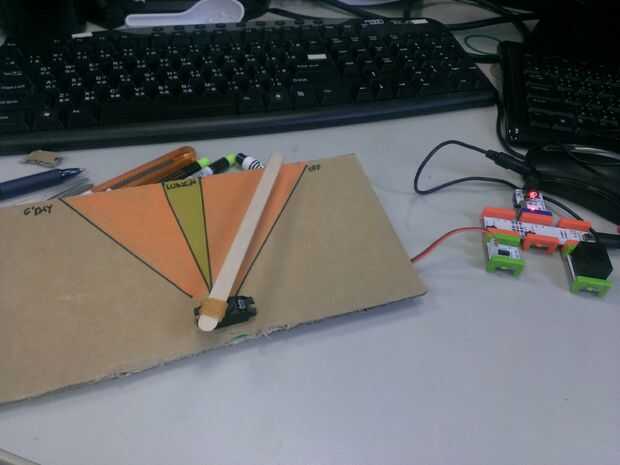

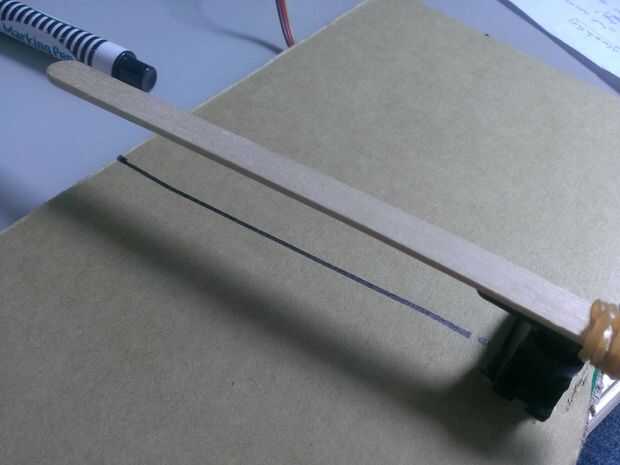

- Dispuso el análogo a "0" y marca - inicio de día ("g ' Day")
- Sistema analógico hacia fuera a "148" y marca - final del día ("off")

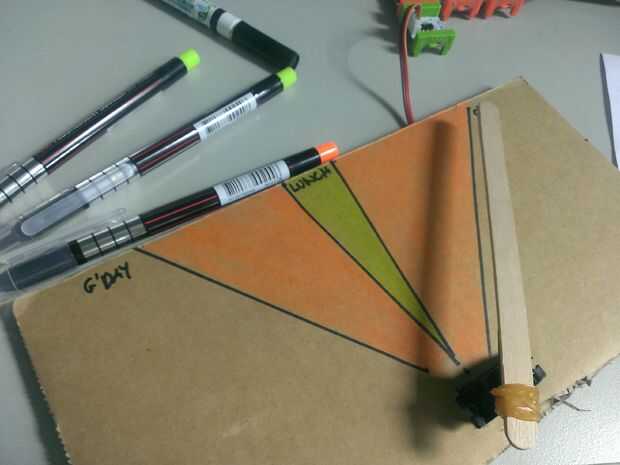

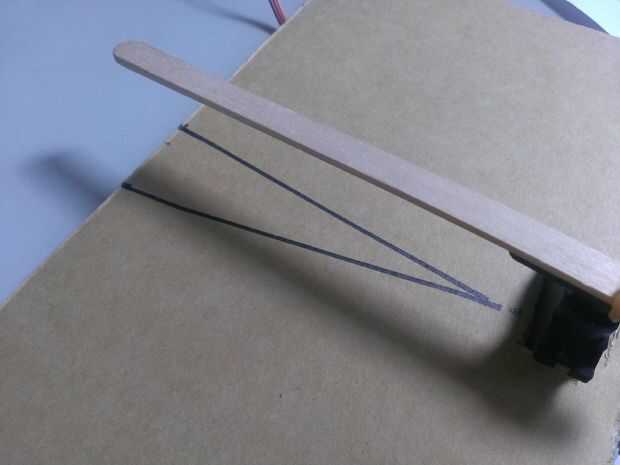

- Sistema analógico hacia fuera a (12-8.5)/(18-8.5)*(148-0) que es aproximadamente "55"y la marca - inicio de almuerzo
- Sistema analógico hacia fuera a (13.5-8.5)/(18-8.5)*(148-0) de "78" y marca - almuerzo final
Si tus valores de servo son diferentes y sus tiempos son diferentes, en este ejemplo le ayudará a calcular el valor correcto.
