Paso 2: Ponerlo juntos.
Una vez que hayas recogido las piezas listadas al principio es tiempo de enchufe y juego.

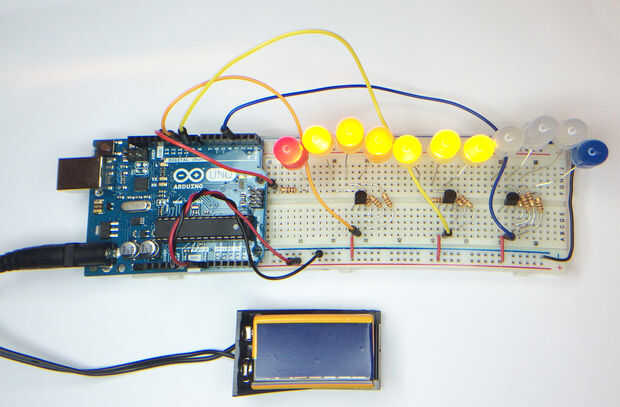

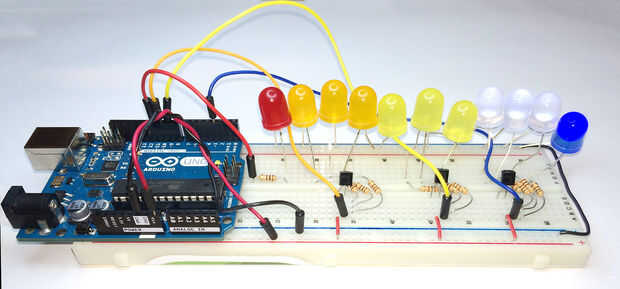

He incluido algunas fotos de primer planos, así que si eres capaz de construir de los cuadros, gran! Si no es así-sigue leyendo.
Permite iniciar primero con la protoboard, es lo que mantiene este circuito entero juntos. La pongo horizontalmente delante de usted con los números a partir de la cero a la izquierda. Las largas filas en la parte superior e inferior de la placa se pretenden conectar alimentación (+ 9 volts y tierra) de la batería para el Arduino y el resto del circuito. Estas filas están conectadas eléctricamente todos los paso y actúan como un cable entre componentes presionado en sus agujeros. Finalmente, cable negativo de la batería (tierra) y su cable positivo (+ 9 voltios) se conectarán a las filas de la parte dos inferior, con un cable extra de conexión de tierra hasta la fila superior también. No hacerlo todavía. Se conectará poder último.
Del mismo modo, cada columna de 5 agujeros en la zona centro es conectado eléctricamente. Así que cualquier dos cosas enchufadas en la misma columna están conectadas como si por un alambre. Tenga en cuenta que las columnas arriba y abajo el área vacía en el centro están eléctricamente separadas.
Punta: Si desea saber más acerca de cómo un protoboard funciona revisa el video en esta página.
Cableado: Comience poniendo un cable (Yo utilicé negra) en el lado derecho, enchufe un extremo en una fila azul en la esquina inferior izquierda y el otro extremo en una fila azul en la esquina superior derecha. Esto conecta los tierra "carriles" en el tablero uno al otro. No necesita conectar el positivo, sólo tierra.
Siguiente si usted sigue mis fotografías: los números en su protoboard comienzan en el 0 a la izquierda. Ahora toma uno de los FETs y coloque en E55/56/57 con la parte plana mirando hacia usted. Ahora uso un cable de puente corto (mina son rojo) y conectar la pierna izquierda de FET y los + 9V tren justo debajo de él (fila roja).
Siguiente añadir el LED blanco y azul en la esquina superior izquierda de la protoboard. LEDs tienen una polaridad y cada uno debe tener su negativo ("cátodo") conectado en el carril de tierra para arriba en la parte superior de la placa. Si el LED tiene un lado plano (fijamos) en la pequeña cresta que va alrededor de él que es el lado debe insertar en el carril de tierra. Otra forma de identificar el lado negativo es la longitud de la pierna, el lado negativo es más largo. Está bien si tienes que adivinar... 50 / 50 oportunidad!

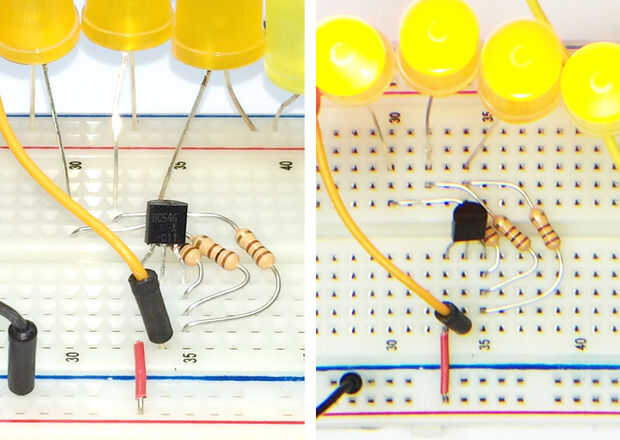

El lado positivo del LED (llamado el "ánodo") debe insertar en el protoboard, pero la colocación no es necesario ser demasiado específicos como está cerca de la FET y en la mitad superior de la placa. Ahora tome un resistor de 100Ω y enchufe un extremo en la misma columna como uno de piernas positivo de los LED. Ver cerca imágenes si es necesario. La resistencia debe conectarse en la misma columna como el lado positivo del LED y en la mitad superior de la placa. Ahora Conecte el otro extremo de la resistencia de la misma columna como el perno derecho de FET. En mis fotos esto es columna 57. Nota: resistencias no tienen polaridad, por lo que funcionan de la misma en ambas direcciones.
Por último, agregar un hilo de Carlitos al circuito. Un extremo se conecta al pin medio de la FET (en mis fotos esto es A56). El otro extremo se conectará al pin del Arduino "~ 3".
Repetir.
Ahora que tienes la sección de blanco y azul con cable, siga adelante y repita los mismos pasos para los LEDs naranja y amarillo. El perno de centro de los FETs en estas secciones debe conectar con un cable de Carlitos puente a los pines "~ 9" y "~ 10" respectivamente en el Arduino. He usado amarillo y naranja los cables porque tenía disponibles.
Acercando! Añadir ahora el LED rojo, pero esta vez sin un FET. Sólo tiene el LED, una resistencia y un puente. Al igual que los LEDs en pasos anteriores, conecte el lado negativo del LED rojo en el carril de tierra en la parte superior de la placa. Enchufe el terminal positivo de los LED más por G26. extremo en los pines de Arduino "~ 11".
En el siguiente paso vamos a hablar sobre la energía...
