Paso 3: Encendido.
Así que está listo para agregar energía. Usted desea programar el Arduino USB, pero cuando está en una calabaza probablemente querrá usar una batería de 9V.

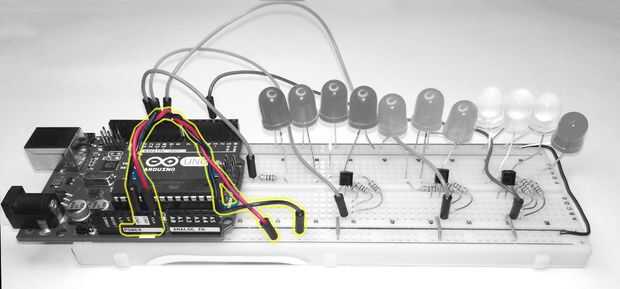

Permite ahora usar dos cables para conectar Arduino a la placa: conectar el Arduino "Vin" al riel positivo inferior de la placa (cable rojo en la imagen). Usando a un segundo alambre - uno de tres pernos de "GND" de Arduino conectarse el carril de tierra en la parte inferior de la placa (cable negro en la imagen).
Ahora tienes una opción que depende de su conector de la batería:
1) si su conector de la batería tiene un conector de barril solo enchúfelo en el Arduino. Fácil. Los dos cables que has agregado (arriba) conectan la batería a través del resto del circuito a través de Arduino.
2) si su conector tiene dos cables que tienes que averiguar que es positivo y cual es negativo y enchúfelos en los rieles de la parte inferior de la placa. Si no está seguro de que es justo que mira de cerca, probablemente puede seguir los cables a la batería o use un multímetro para medir voltaje. Si se mide un voltaje positivo es bueno. Si se mide un voltaje negativo entonces ya tienes los cables al revés.
Siguiente paso, te daremos el código...
