Paso 3: Construcción llave en bronce:
rechaza la pintura en aerosol u otra falsedad. Si usted no se preocupa por la "sensación" de latón, este proyecto funcionaría mucho mejor con cartón, espuma y pintura de aerosol. Sobre el diámetro del motor pude un reloj simple bobina clave en SolidWorks del modelo y la escala para ajustarse al tubo. También hice el espesor de la clave de un número redondo que era proporcional al eje, en este caso 1/2". He proporcionado una escala de 1:2 dibujo de mi clave en formato PDF a continuación.
Empezar por crear una tabla de balsa lo suficientemente amplia como para cortar la clave de base. Ignorar el eje por ahora. Yo sólo apilar 2 3" ancho tiras va maneras largas a través de la tecla para darle algo de fuerza. Sólo epoxy y abrazadera, sino hacer la pieza es plana. Una vez curado, trazar la llave a la madera y cortar con un x-acto o sierra de banda. Utilice la herramienta para alisar la superficie y finalizar la forma.
Crear 3 tiras de latón de la lista de stock de cuña un poco más de 1/2" ancho. Usted necesitará 2 tiras más cortas para el interior de los agujeros y una pieza larga para envolver alrededor del borde. (Yo no tenía tijeras de mano, así que corté las tiras en la sierra, que es bastante peligrosa - el latón es ya fuerte, elástico y suave Haz tirado en la garganta de la sierra y mermelada). Corte cuidadosamente los extremos de la Plaza de las tiras al borde, envuélvalos donde ir y recortar a la longitud. Ahora de epoxy las tiras en su lugar, asegurándose de tener algunos colgantes extra sobre cada lado. Una vez que había curado, tomé el latón abajo a ras con la madera en la lijadora de banda, teniendo cuidado de aguantar así que el latón no conseguir rasgado lejos.
Ahora que tenemos una forma con bordes de latón, nos podemos pegar en las placas de latón delanteras y traseros. La corté las 2 placas a una forma áspera por lo que pude ver la base al hacer la conformación final. A slather en epoxy y pila de peso en el sándwich. Una vez que es curado, usé la lijadora de tambor para llevarlo hasta la forma final, asegurándose de que no se vaya por las bandas de borde fino.

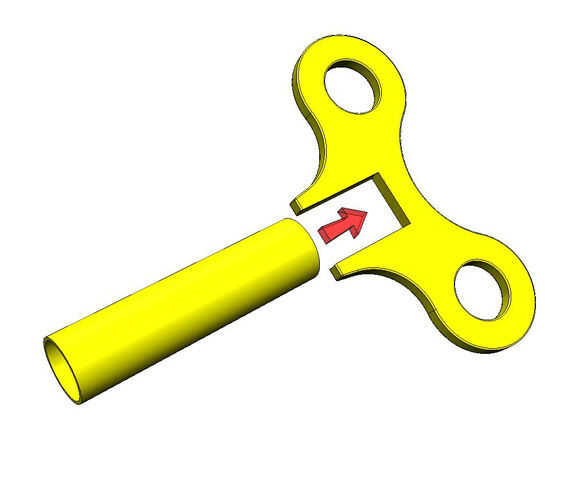

Para el eje, acabo de cortar el tubo de latón hasta cerca de 8" de largo y había pegado un disco de madera latón cubierto en un extremo. Para montar la llave y el eje, coloqué el árbol en el borde, donde deseó a la ranura en la clave y trazado de un círculo. Cuando ese círculo reunió al borde, dibujaba 2 líneas perpendiculares a la parte inferior y utiliza para cortar una muesca de 3" en el mango de llave plana. Una vez que la arena la ranura un poco, el eje debe deslizarse muy ceñida en la muesca - epoxy solo para mantenerlo en su lugar.
