Paso 3: El sostenedor de batería

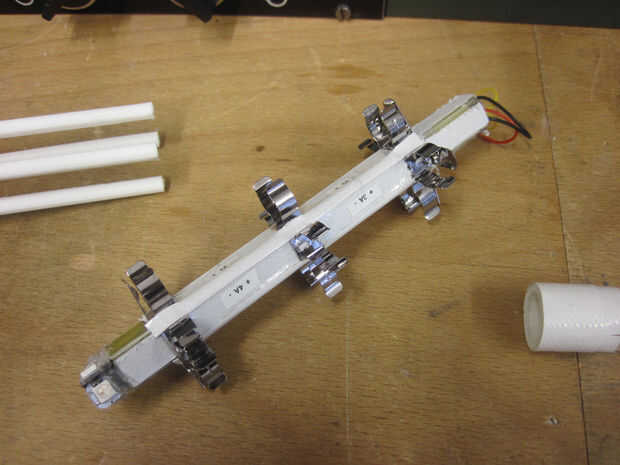

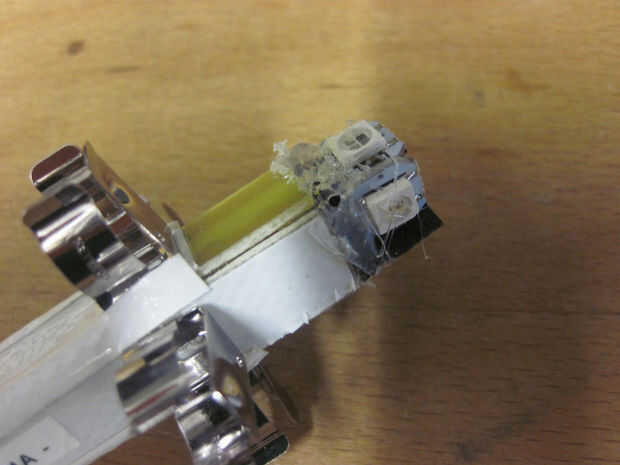

Soporte de la batería consiste en cuatro pcb (2 * ambos PCB en los archivos del águila) que se muele con un molino de pcb, pero se pueden hacer fácilmente con una herramienta de fresado de un pcb desnudo. Cada lado tiene lugar para 3 sostenedor de batería del AA, el centro uno con placa de contacto quitada. En la superestructura 4 WS2812B en pequeño breakout boards se sueldan juntos para iluminar el mundo. El extremo más largo se adhieren dentro del tubo de acrílico para la estabilidad.
Para soldar: cada pcb se suelda en un ángulo de 90° sobre el anterior en un patrón de repititive. Como resultado obtendrá dos contactos de las pilas en cada extremo, uno que sirve como VCC, el otro como conexión de tierra, utilizando dos líneas de batería en paralelo.
El PCB se cubren con cinta blanca antes de soldar para un mejor aspecto.
En el bloque de batería y en los LEDs los cables se sueldan en conexión con la fila de LED de tubo de acrílico. La conexión de energía de los LED está conectada directamente con la batería, dejando sólo tres conexiones (entrada de datos, VCC, GND) a realizarse en el futuro.

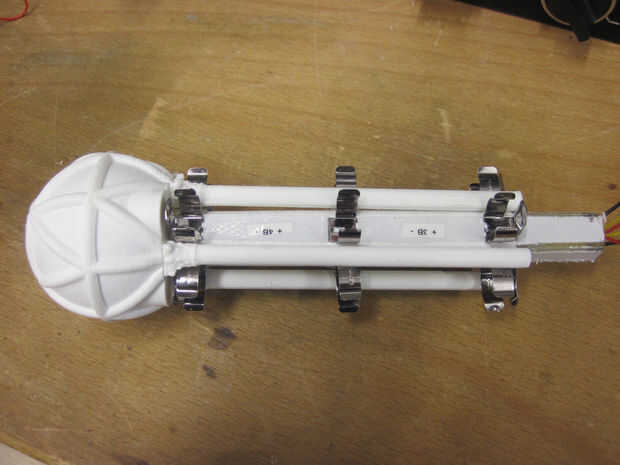

El bloque de pcb se inserta en el agujero cuadrado del globo de la palanca.
