LLEVÓ la antorcha parpadeante (2 / 6 paso)

Paso 2: El diseño del diseño del controlador

El esquema descrito anteriormente fue establecido hacia fuera en el programa de diseño de tablero de opensource llamado PCB.  Renders del diseño se unen, como es la disposición real

La mayoría de los componentes son de montaje superficial, y tenía una plantilla de soldadura hecha por la gente agradable de Pololu http://www.pololu.com/catalog/product/446.

El tablero es un tablero de 2 capas que fue fabbed por http://www.apcircuits.com/ en Calgary, Canadá.

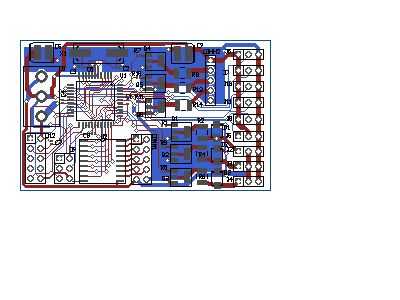

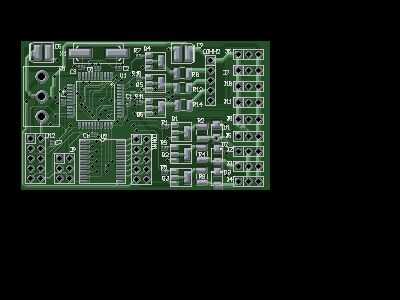

De las 2 imágenes adjuntas, uno se hace para parecerse a un Consejo real con soldermask y la otra es la opinión de "cad" utilizada durante el diseño.
