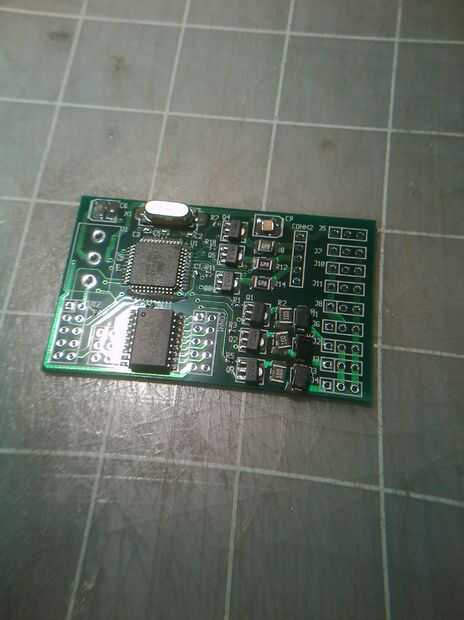

Paso 3: Montaje de regulador

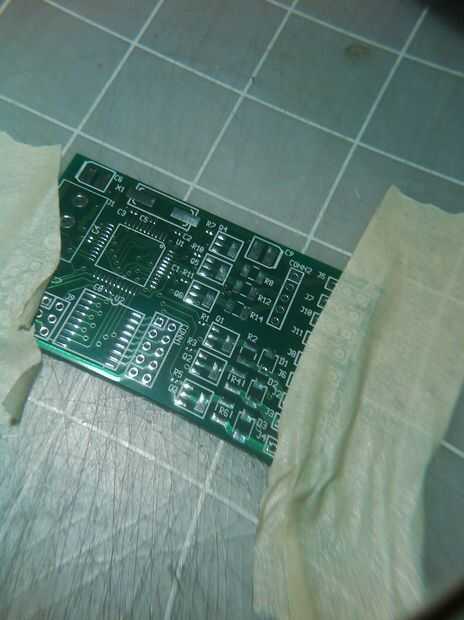

Para ensamblar el tablero, había pegado al tablero pelado hasta mi escritorio y utiliza la galería de símbolos de soldadura y una vieja llave de tarjeta de plástico hotel para una capa de goma sobre el tablero de la soldadura.

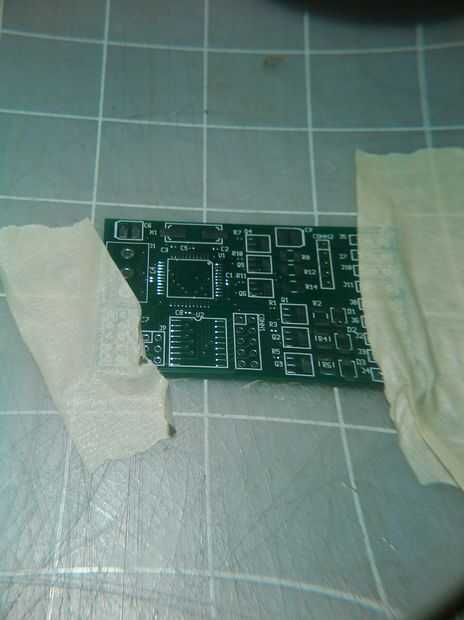

Puedes ver en la segunda foto donde las pastillas mirar menos brillantes (que es el ZCHECK que cubre las teclas). Los componentes eran colocada con pinzas de la mano.

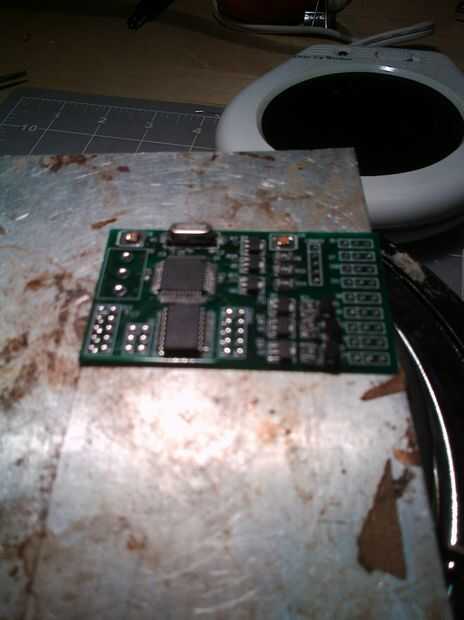

La soldadura de reflujo fue lograda con una placa calefactora cubierta con un pedazo de aluminio para darle una superficie plana. Cualquier cortos fueron fijados a mano con un soldador.
Hay muchas referencias de cómo hacerlo en su casa de soldadura SMT.
Una cosa que probablemente no haría otra vez es partes tamaño 0402 uso con un microscopio para la colocación más exacta. Probablemente sería cambiar a 0603 la próxima vez.
