Paso 3: Trazar un circuito para sostener elementos:

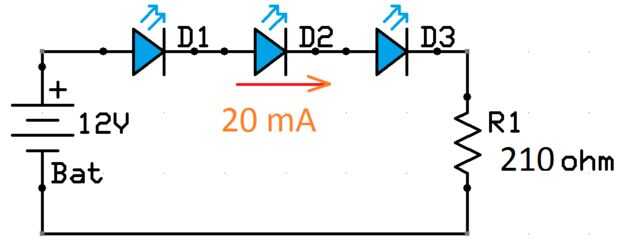

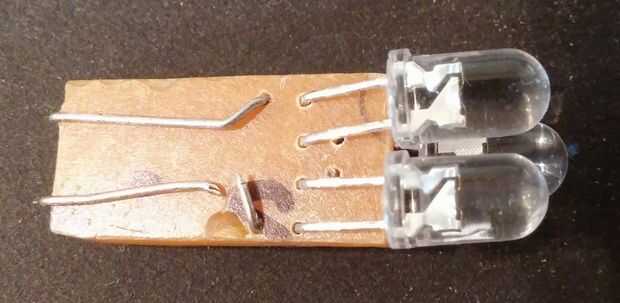

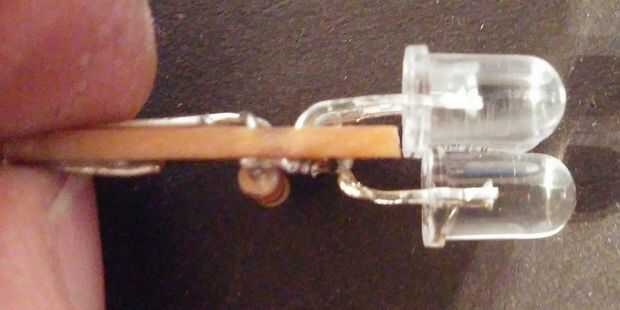

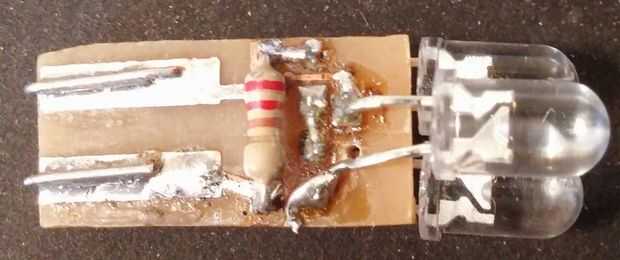

Ahora tengo que medir las dimensiones del bulbo y llegar a una placa de circuito para mantener el LED, la resistencia y cojines que se conectan al arnés de cableado. Para mantener las cosas simples me decidí a hacer una sola placa de circuito cara y (similar a lo que se hace con el bulbo) suben un alambre de las almohadillas en la parte inferior y la parte posterior para crear los puntos de contacto para el arnés.

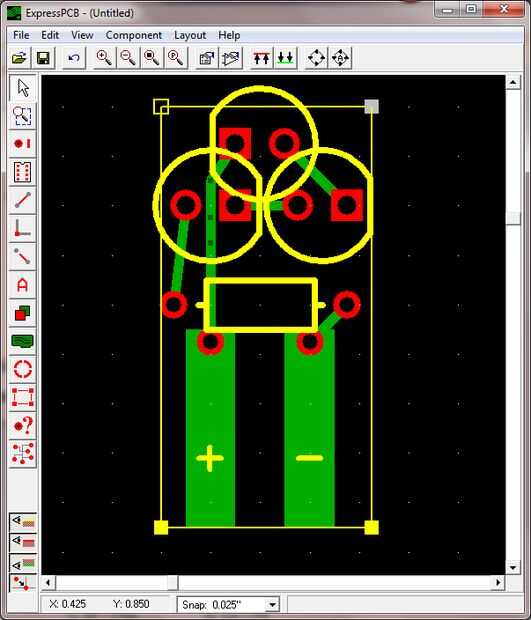

Se adjunta el archivo de diseño de PCB. Hay un montón de diferentes métodos de creación de placas de circuito impreso DIY. Me gusta el método de la impresión hacia fuera el diseño en escala 1:1 en mi impresora LaserJet hermano y transferir esto a un tablero revestido de cobre. Solo cubriré lo básico de ese método...
1) usando su programa de CAD favorito o programa de composición de placa de circuito se crea el diseño.
2) y coloque un papel muy brillante en la impresora de LaserJet e imprimir el diseño (en blanco y negro).
3) corte esa impresión a tamaño adecuado para el tablero de circuito.
4) Limpie la superficie de la placa de circuito impreso de aceites etc, por lo que la transferencia se sujete firmemente sobre el cobre.
5) Coloque la impresión el lado impreso hacia abajo en la parte superior el material de cobre.
6) este papel con una plancha de mano, teniendo cuidado de no mover el papel en relación con el material del PWB del calor. Aplicar calor hasta que la tinta ha transferido desde el papel hacia el lado cobre de la Junta.
7) suavemente remojo esta combinación en agua tibia para que sea fácil de quitar el papel sin dañar la tinta transferida. Una vez que el papel se convierte "empapado" suavemente tire de ella el material del PWB y frote suavemente el papel hasta que es eliminado completamente de cobre.
8) Nota: Sólo desea eliminar el papel en los de la zona donde tenía la tinta. Si algunos de los restos de papel atado a las áreas de tinta que está bien. Usted no está listo para grabar el cobre para dejar los rastros de cobre necesitados para crear el circuito.
9) otra vez hay varias formas para quitar el cobre. Gusta usar ya sea la solución "Grabador" que está disponible en tu tienda de electrónica o crear mi propia solución de sulfuro de cobre (otra vez hay instructibes que describen ese proceso, por lo que no entraré en los detalles).
10) Coloque la placa con trances en el grabador y la agite lentamente. Con el tiempo el grabador cambiará de color como se disuelve el cobre de la PCB. Mantenga sus ojos en la pcb como usted remolino en el grabador. Tan pronto como el cobre se quita de la parada de áreas expuestas (no cubiertas por la tinta de transferencia), retire la placa de las soluciones y lave suavemente para neutralizar la reacción de la aguafuerte.
11) ahora necesita eliminar la tinta que se transfiere, para exponer las huellas de resto de cobre que se utilizan para sujetar los componentes a. Me gusta usar una lana de acero fina para hacer eso. La costilla suavemente hasta que te quedan con trazas de cobre brillantes agradables.
