Paso 3: Pasar a la siguiente fase
Cortar las tiras de luz así hay 6 LED en dos tiras de 10 leds en dos tiras más (total de 4 tiras)

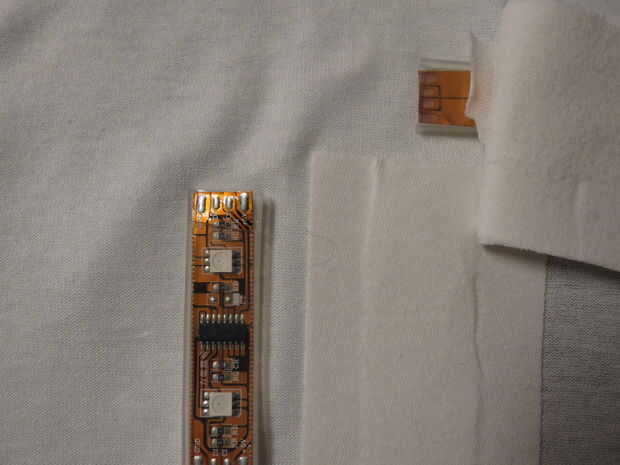

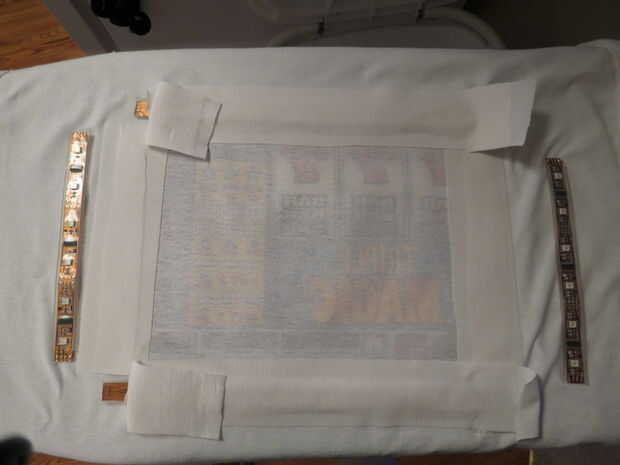

Inserte las dos tiras más en la parte inferior y superior de los soportes de luz (ver foto A) asegurándose de hacer un seguimiento de la en y fuera de cada sección.
Luego inserte las otros dos tiras.

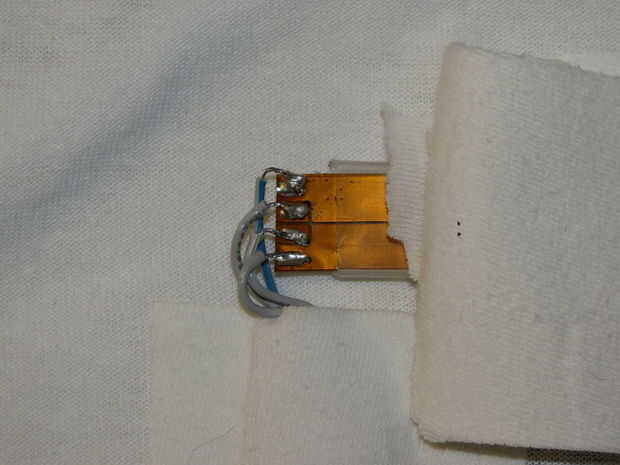

Coloque algún papel en el extremo de la tira para no quemar la camiseta mientras se suelda. Estos pueden soldarse en el frente o la espalda de cualquier manera no. Pero asegúrese de hacer un seguimiento de los 5v + 5v-, DI, CI líneas deben coincidir. Es importante que al final pongo hacia fuera se conecta a la línea de entrada!! (Ver foto B)

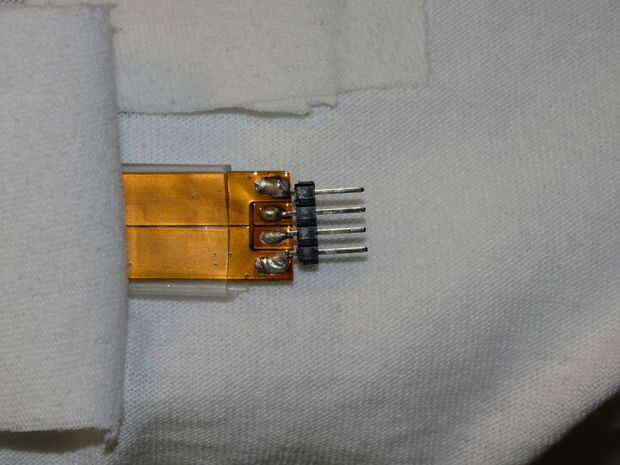

Dejar un extremo inconexos (elegí abajo a la derecha) puede ser el final de la tira corta izquierda sin tocar, sin embargo la parte más inferior de la tira con la entrada tendrán algunos pernos soldados. (Ver foto C)
PRUEBA!!!! Debe probar antes de cerrar los extremos de la tela.
Cargar el sketch de arduino y conectar para asegurarse de que todas las luces y las conexiones son en orden de funcionamiento.
Conecte el Di de la tira led al pin 11 de arduino
Conecte el Ci de la tira led al pin 13 de arduino
Conectar el - 5V de la tira led a masa de arduino
Conectar el + 5v de la correa de cuero llevada a arduino + 5v
Cerca de todo:

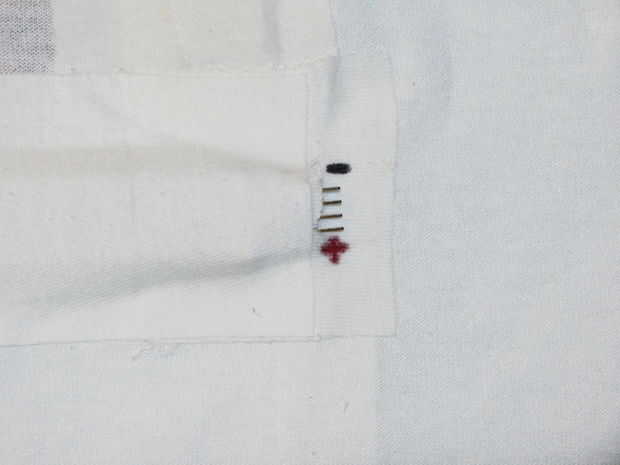

Una vez que todos ha determinado es que ahora podemos cerrar las solapas de tela extra. Ponga todos los planos y determinar si hay cualquier extra que desea recortar. Corte una raja donde los pernos se sobresalir y marcar el- y + (ver foto D)

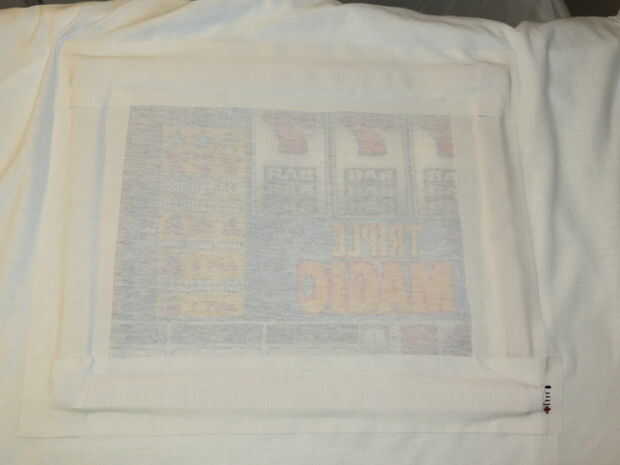

Ahora corte algunas pequeñas tira de calor-N-bond y plánchela la la camisa debajo de las aletas, pelar el forro y la tela sobre la aleta y hierro. (Ver foto E de aspecto acabado)

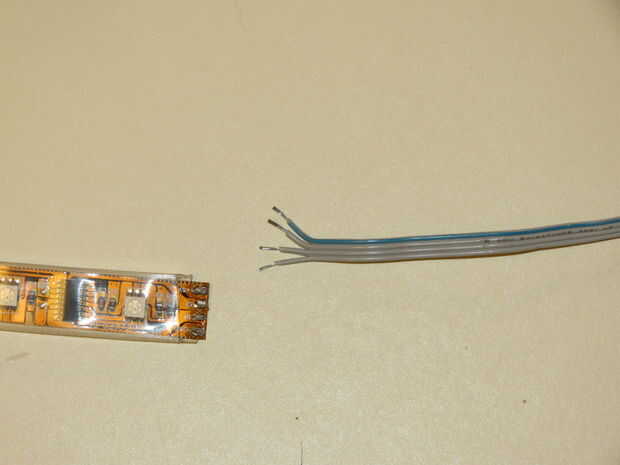

Conectar cable de preferencia nuevamente, asegúrese de hacer un seguimiento de la disposición del alambre.
