¿Llueva o truene Solar cargador (10 / 18 paso)

Paso 10: Exponer el PCB

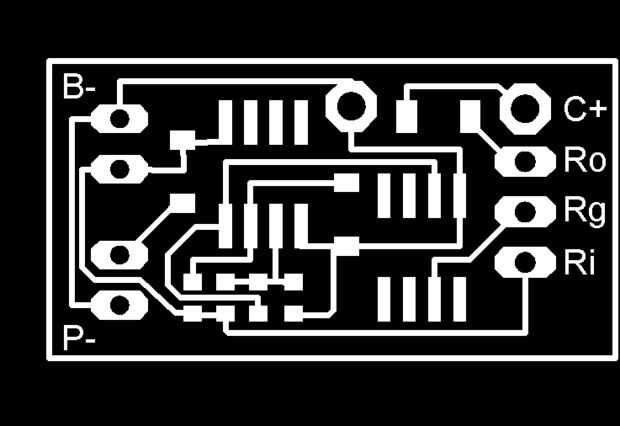

Una vez que tengas todas las piezas recogidas, el primer paso electrónico es grabar una placa de circuito con las ilustraciones adjuntas. Esta es una imagen de 600 DPI y debe imprimir a aproximadamente una pulgada de. 75" allí son un montón de instructables y otras instrucciones de internet sobre cómo grabar placas de circuito. El siguiente es un breve resumen

1. imprime la obra de arte en la película de transparencia.
2. Retire la película de black-out de la placa de cobre revestida y colocar la película de transparencia en la parte superior.

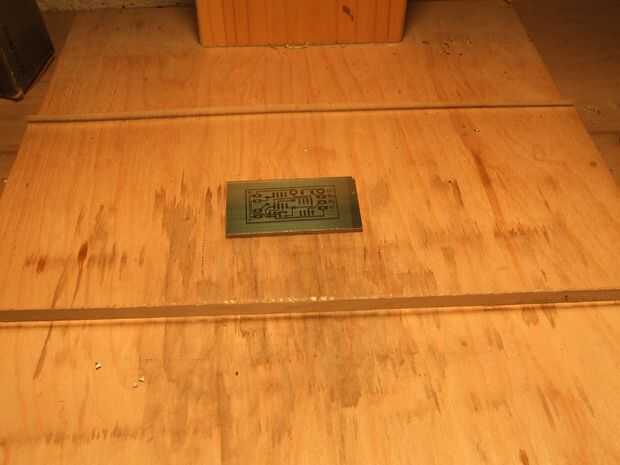

3. Presione la película de transparencia a la placa de cobre revestido con un pedazo de vidrio o del plexiglás. Esto es importante para obtener buena definición.
4. la Junta Directiva para exponer. 5 minutos a seis pulgadas de distancia con una lámpara de 60W parece que funciona, pero prefiero 90 segundos de un reflector halógeno de 500W.
