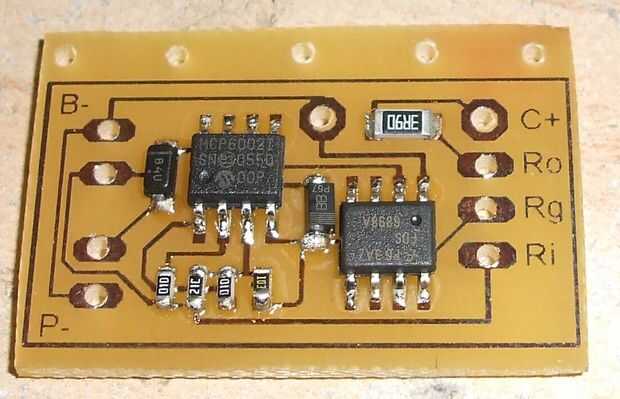

Paso 12: Rellenar el PCB
Hay dos maneras para soldar componentes de montaje superficial. Una buena opción es fundir una gota de soldadura de alambre en cada cojín de la soldadura, luego con las pinzas sujetar el componente en su lugar y con el hierro de la soldadura hasta cumplir con el componente del fieltro. Una punta muy fina y un soldador de temperatura controlada que vaya mucho más suavemente. Una mejor opción es utilizar una jeringa de pasta de soldadura para poner pasta en cada pad, después todo el tablero con un lápiz o un calor pistola de calor.
El circuito opera como un circuito comparador con histéresis. Si la salida del comparador es alta, que se convierte en la FET, que se enciende el AnyVolt Micro, que carga el celular de la batería de almacenamiento.
Si la salida del comparador es baja, apaga el FET, que se apaga el regulador y detiene la carga del teléfono celular. Esto permite que la célula solar recargar la batería de almacenaje.
Si la salida del comparador es alta (celda de carga ON) el comparador está en busca de un voltaje de la batería de 2.3V. Se encendida hasta que el voltaje de la batería cae por debajo de 2,3 y luego desconecte el cargador del teléfono celular. En este punto, se inicia buscando un voltaje de 2.7v. Cuando las células solares han cargado la batería a 2.7v, el cargador se enciende, y el ciclo se repite. En operación normal con un teléfono conectado, la tensión de la batería es siempre a 2.7, entonces cayendo a 2.3, entonces aumentando otra vez. esto tarda depende de la cantidad de luz solar, pero un ciclo de 30 minutos parece típico.
La resistencia de 3,9 ohms limita la corriente, para evitar sobrecargar el regulador o en el teléfono de carga.
