¿Llueva o truene Solar cargador (13 / 18 paso)

Paso 13: Se conectan a los componentes del sistema de carga

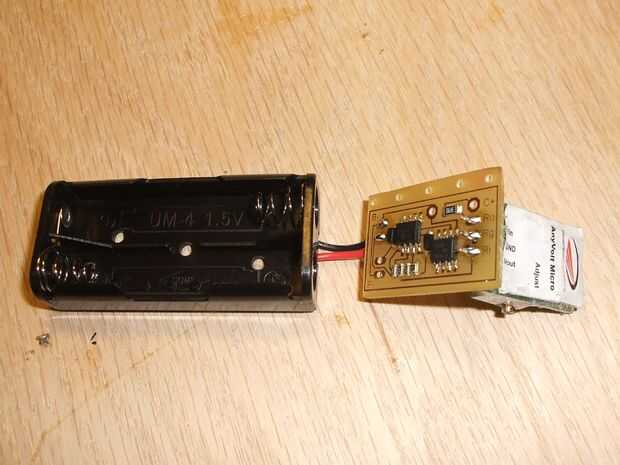

Con el PCB fabricado y poblada (o comprar en mi tienda etsy) su tiempo para conectar todos los componentes del sistema carga. En primer lugar, la soldadura de la AnyVolt Micro a las teclas etiquetadas ro. Rg Ri Ro se conecta al cable de Vout de la micro Anyvolt, Rg se conecta a Gnd y Ri conecta con Vin.

El portapilas a la Junta de la soldadura. El alambre del portador de negro batería se conecta a la plataforma de etiquetado B-. El cable rojo se conecta al botón al lado de eso.

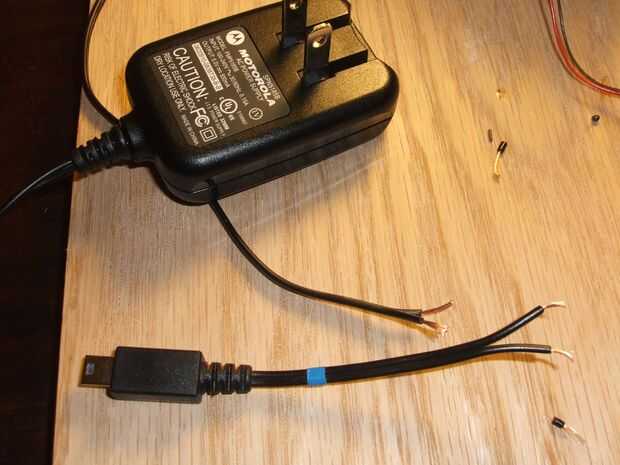

Examinar el adaptador de carga que sacrificar. Típicamente uno de los cables tiene una raya que marca la polaridad. Si no hay manchas en cualquiera de los cables, marque un cable con salida de blanco. Si es un cable redondo, por lo general el aislamiento interno será codificado por colores.

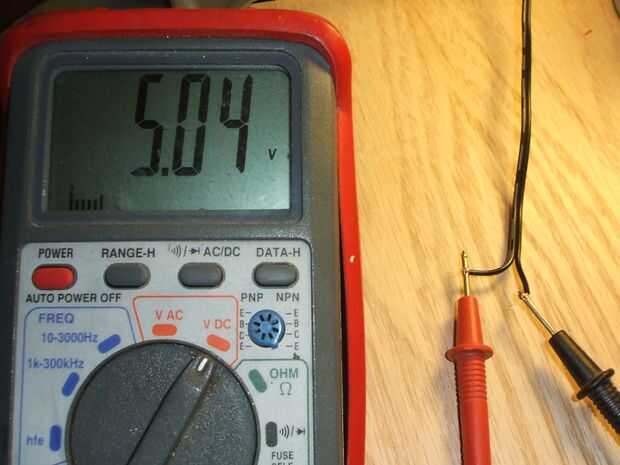

Cortar el cable de 6 a 12 pulgadas desde el extremo que se enchufa el teléfono celular. Ahora, el aislamiento desde el extremo que se conecta a la pared o coche, enchufe y con un multímetro, leer la tensión y tenga en cuenta la polaridad. Esto es lo que vamos a ser replicar con el cargador solar, por lo que es muy importante tener derecho. Que mal podría dejar que la magia del humo fuera de su teléfono celular, y eso es caro. En mi caso, el cargador pone a 5v, y el alambre con la raya blanca es positivo.
