LM317 Fuente de alimentación Variable (1 / 2 paso)

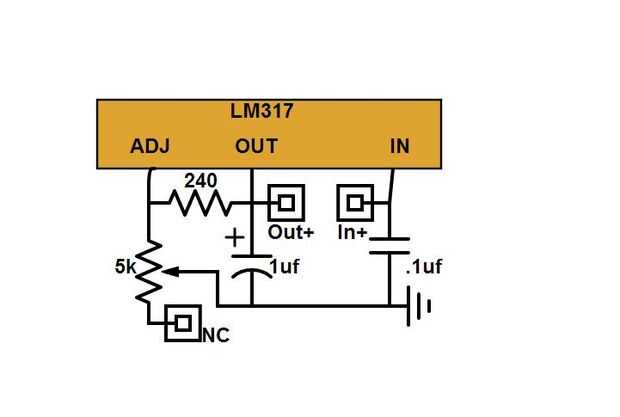

Paso 1: El circuito

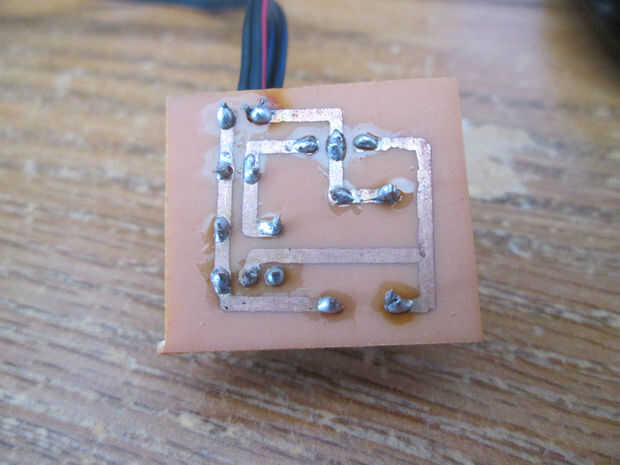

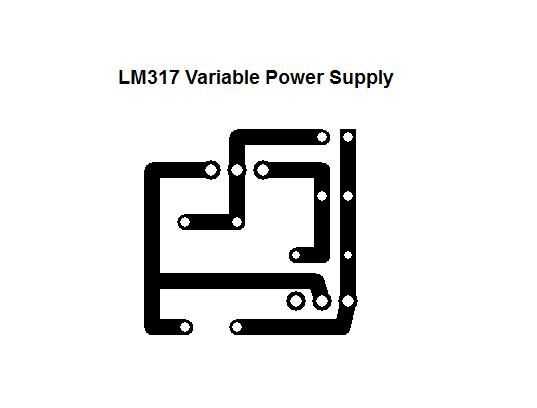

Este circuito tiene muy pocas piezas y puede ser montado en un protoboard en minutos para la prueba. De hecho pueden omitirse los condensadores y que todavía funciona muy bien. Los condensadores están allí para suavizar cualquier ruido y proporcionan una salida limpia dc. Usé el método de transferencia de tóner junto con vinagre, sal y agua oxigenada para grabado de pcb. Para más información sobre grabado de cobre había revestido de tablas y hacer tu propio pcb o este circuito búsqueda youtube de video tutoriales que están disponibles.
