LM317 regulador de voltaje portátil (2 / 9 paso)

Paso 2:

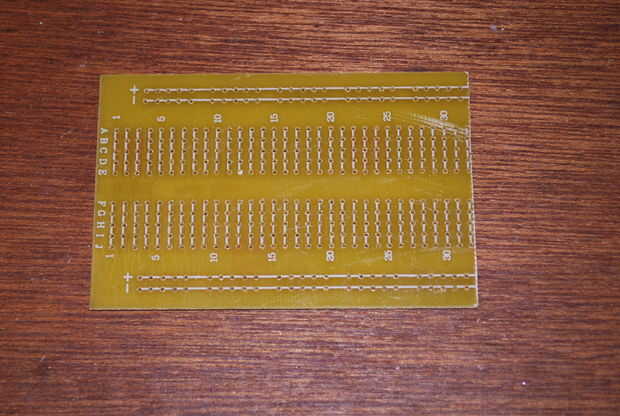

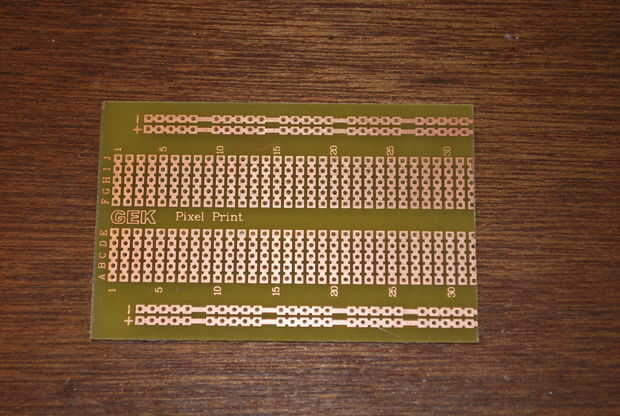

tuve problemas al intentar mover mi proyecto terminado, que por cierto crédito afrotechmod en uTube para darme un entendimiento de como hacer un regulador de voltaje ajustable usando el LM317 de protoboard a un circuito que cabría en una lata Altoids. Colocó en una placa pcb, que realmente simplifica todo el proceso. Estos se pueden tener 3 dólares de Pixel Print en Vancouver, BC, utilizando sólo la mitad de un tablero para este proyecto, costo $1,50, que es más razonable.

PARTES:

Protoboard pcb (cortar por la mitad)
LM317
0.1uF tapa cerámica
1.0uF tapa elec
resistencia 330 ohm (para led)
resistencia de 470 ohm
5 k potenciómetro & perilla
interruptor de palanca
3mm led verde (o rojo, o ámbar, etc.)
adaptador de jack de 2,1 mm barril
2 x entradas de potencia de salida
cables de diferentes longitudes 22 - 24AWG
encogimiento del calor de la tubería (para conexiones expuestas)
Altoids o lata de tamaño similar
Verruga 9 voltios dc de pared con conector de barril de 2,1 mm
