LM317 regulador de voltaje portátil (4 / 9 paso)

Paso 4:

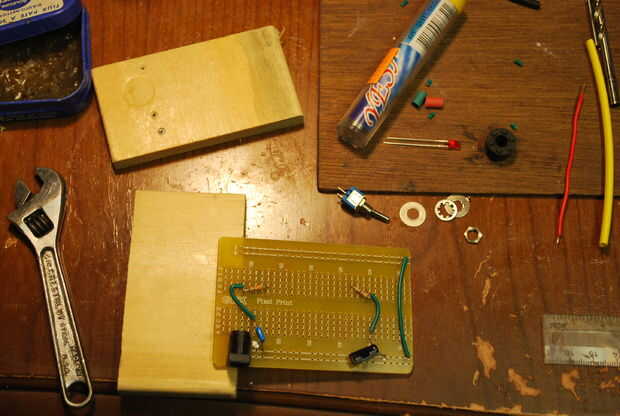

Para comenzar empezar por cortar el tablero de circuito por la mitad y presentar las esquinas redondeadas para adaptarse a las esquinas curvadas de la lata. Montar el adaptador de conector de barril. Los orificios de la placa de circuito son demasiado pequeños para acomodar los cables en la parte inferior del adaptador y tiene que ser escariada hacia fuera un pelín más grande. Dremmeling que el adaptador lleva en tamaño no duele tanto. Soldadura en posición y coloque un pedazo de acetato u otro material fino debajo para aislar los empalmes de la soldadura de un cortocircuito hacia fuera en la lata. Probablemente un buen momento para posicionar el agujero para el conector de barril en la parte delantera de la lata, manteniendo el orificio debajo del labio de la tapa.

Las 2 tapas, 2 resistencias y los cables necesarios en el tablero pueden soldar en su lugar ahora. I utiliza núcleo sólido y trenzado de alambre de todos los cables que deben doblar cuando la lata es abierta y cerrada.
