LM317 regulador de voltaje portátil (5 / 9 paso)

Paso 5:

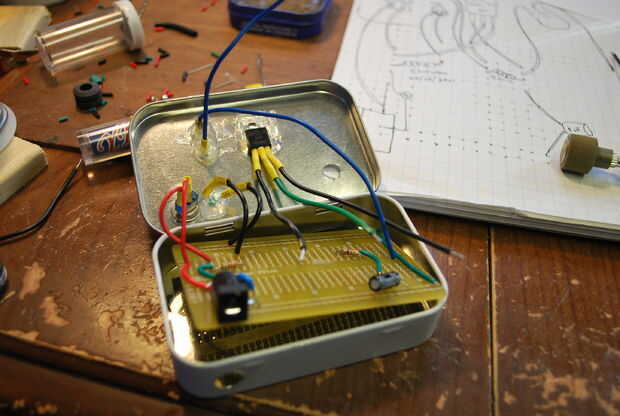

Siguiente es para colocar los componentes en la tapa y taladre los agujeros, mantener en lugar de la mente tiene que dejarse en la parte inferior de la tapa para el labio con bisagras en la parte posterior de la lata. Encontré piezas de explotación con ayudar a las manos cuando se sueldan los cables previamente medidos en ellos funciona bien. Una regla de 6"(o métrica) es útil para guesstimate aproximadamente la longitud del cable necesario. El LM317 está caliente pegado directamente a la tapa de la lata, confiando en la lata para disipar el calor generado.

Creo en la reasignación de electrónica así que usted puede haber notado casi todas las piezas aquí han venido de otros aparatos electrónicos, o en el caso del contenedor, de numnums! Pruebo todas las piezas con un multímetro digital antes de soldar en su lugar. En cuanto a costo para este proyecto estoy seguro de que mucho, si no todos, estas piezas pueden encontrarse en los contenedores de partes. Personalmente, he comprado el Altoids - 2.20, circuito Junta - 1.50, palanca - 0.50, led verde -.20 y el cable de núcleo sólido verde - tal vez unos pocos centavos. Debajo de 5 dólares - no está malas!

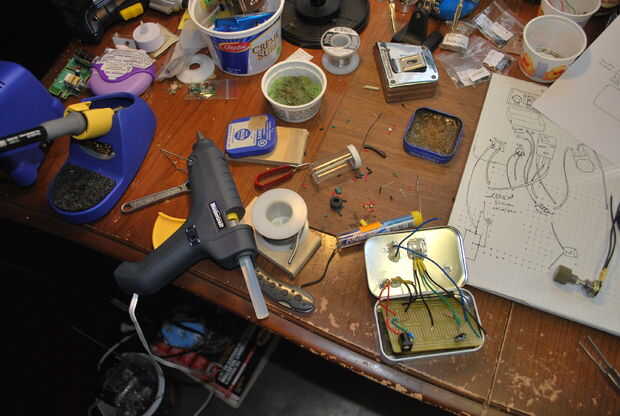

Encontrar un espacio de trabajo limpio y bien iluminado para ser ideal. Deseo sería quedarse así!
