Paso 2: Los encabezados de mujer en la primera junta de soldadura
La parte más difícil de la construcción es soldar los encabezados femeninos de los cables que conectan las diferentes tarjetas.
La primera junta para construir es el amplificador diferencial. Para esta junta y todos los demás, fila número uno está en la parte superior.
Cortar dos piezas con dos conectores de los encabezados de la mujer. Usted perderá un conector con cada corte. Los extremos de la arena suave.
Necesita dos breadboards colocar los encabezados porque la separación de los carriles de la energía es diferente entre un protoboard regular y de las juntas de Perma Proto.

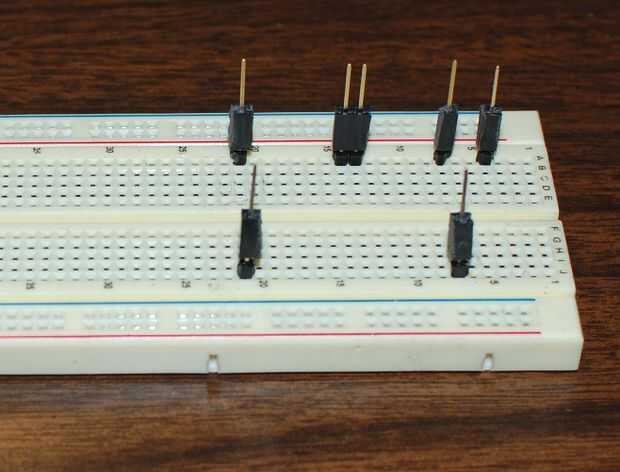

Dos cabezales macho lugar con dos pernos espacian igual que los carriles de la energía en el tablero de Permo Proto en el protoboard primero como en la primera foto.
Coloque un encabezado masculino en la segunda placa con un femenino encabezado en la parte superior. Esto es sólo para sostener el otro extremo de la Junta Perma Proto, no soldar.
Coloque las cabeceras pin hembra de dos, dos en las cabeceras de hombres.

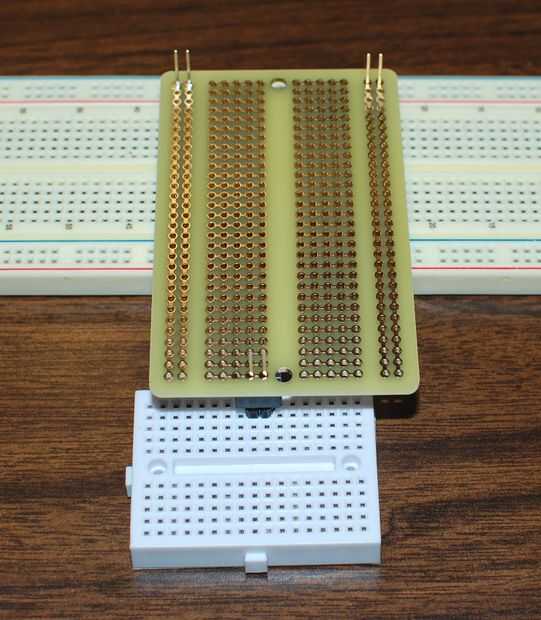

La segunda foto muestra la Junta Perma Proto colocada boca abajo en el dos breadboards.
El jefe del dos pin sobre el lado izquierdo de la Junta de la soldadura. Los otros dos pines es allí equilibrio, no soldar.

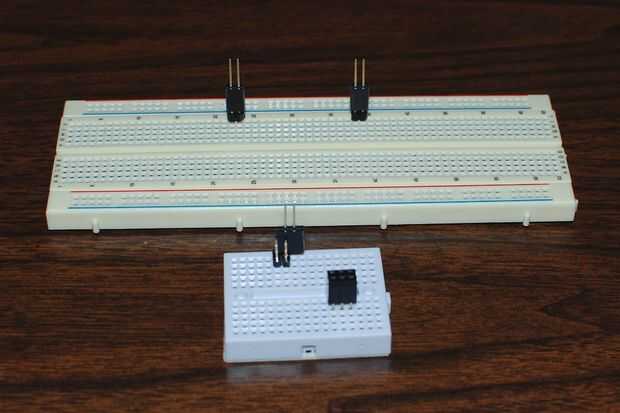

La tercera foto muestra el posicionamiento para el resto de las cabeceras.
Coloque un encabezado macho de 2 clavijas en la protoboard en agujeros A13-14 con un femenino encabezado en la parte superior.
Coloque un cabeceras macho de pin con headers hembra encima de ellos en lugares A4, A7, A21, J7 y J21.

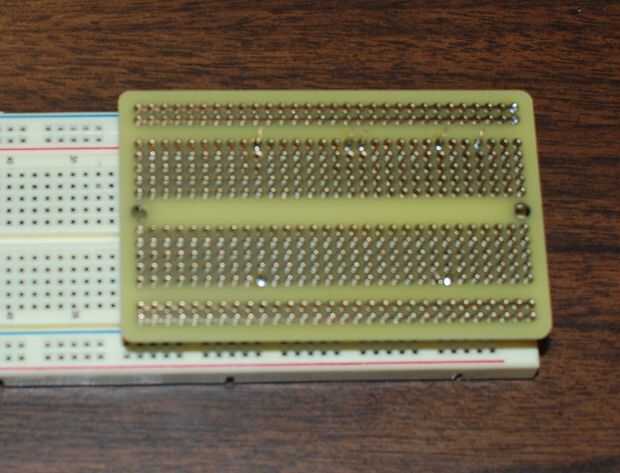

Coloque cuidadosamente el tablero boca abajo en las cabeceras y asegúrese que estén en los agujeros correctos. Cuando la Junta se da la vuelta las cabeceras en la protoboard en fila J estará en la columna A en la pieza acabada. El resto de las cabeceras de la soldadura como se muestra en el diagrama. Siga este mismo procedimiento cuando los encabezados en el resto de las juntas de soldadura. Los diagramas de cada uno de los tableros le mostrará la ubicación adecuada de las cabeceras.
