Paso 3: Amplificador diferencial
Encontré que funcionaba mejor para soldar los encabezados, luego los cables, luego las resistencias, otros componentes, finalmente los transistores en cada uno de los cuatro tableros.

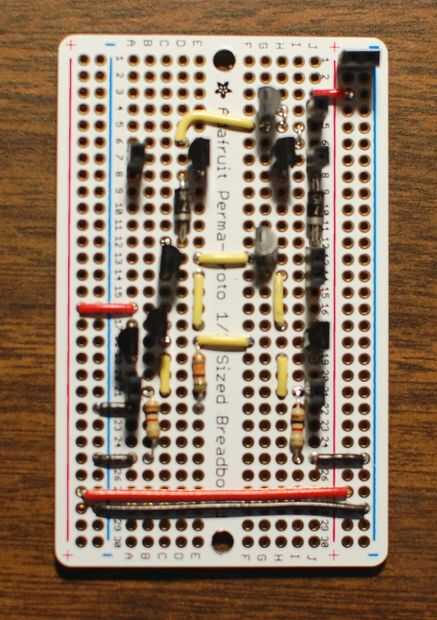

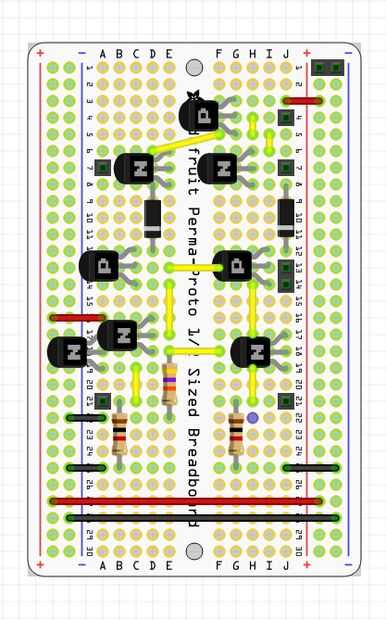

Soldar los cables y los componentes como se ilustra en la foto y el diagrama.
La resistencia entre E19 y E22 es un kΩ 51, aviso el cable amarillo y este resistor se sueldan en el mismo agujero en E19. Las bandas de color en el diagrama están equivocadas porque Fritzing no tiene una resistencia de 51 kΩ.
Las resistencias en el B21 - B25 y I21 - I25 son cada 1 kΩ.
Los transistores de PNP (2N3906) están marcados con una "P" en el diagrama. Se montan siempre con la parte plana hacia la izquierda.
Los transistores de NPN (2N3904) están marcados con una "N" en el diagrama. Se montan siempre con la parte plana hacia la derecha.
Monte la placa del amplificador diferencial en el lado izquierdo de la base con el conector de alimentación en la parte superior. Pasa por uno de los espaciadores de nylon de 1/4 de pulgada debajo de cada tornillo.
