Paso 4: Sesgo Gererator

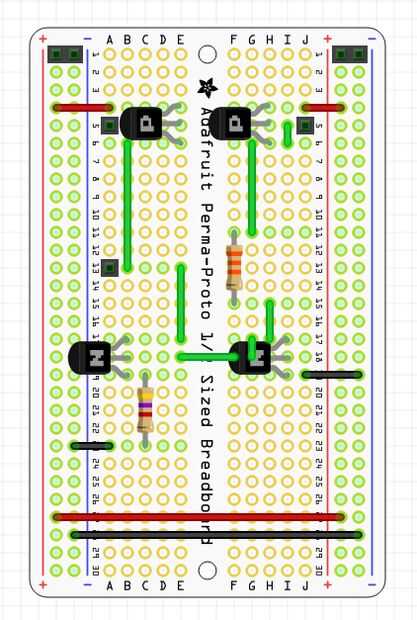

Construir el circuito según los esquemas.
Siga el mismo procedimiento como en la primera tabla:
- Cabeceras
- Cables de
- Resistencias
- Transistores de
La resistencia entre C19 y C23 es un kΩ 4.7.
La resistencia entre F11 y F15 es un kΩ 39. Las bandas de color en el diagrama están equivocadas porque Fritzing no tiene ese valor. Usted notará que he usado un resistor de azul con tolerancia de 1%. Que fue solo porque era lo que tenía en mano, un +-5% funciona muy bien.

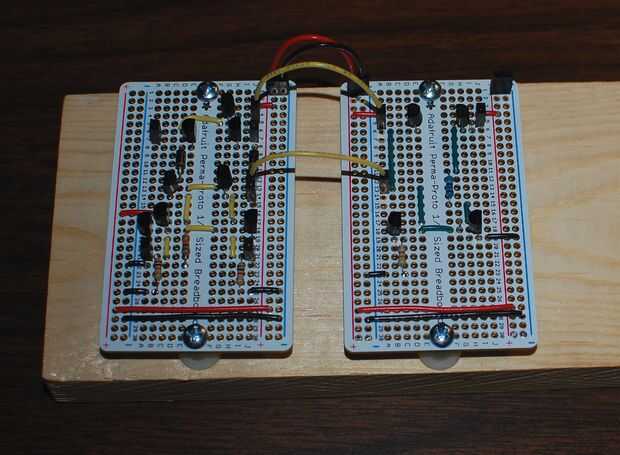

Monte el tablero generador diagonal al lado del amplificador diferencial.
Corte un rojo y un hilo negro alrededor de dos pulgadas de largo y conecte los carriles de la energía.
Cortar dos cables amarillos 2 1/2 pulgadas de largo y J4 en el amplificador diferencial a A5 en el generador de sesgo y J13 el amplificador diferencial a A13 en el generador de sesgo.
