Paso 5: Etapa de ganancia

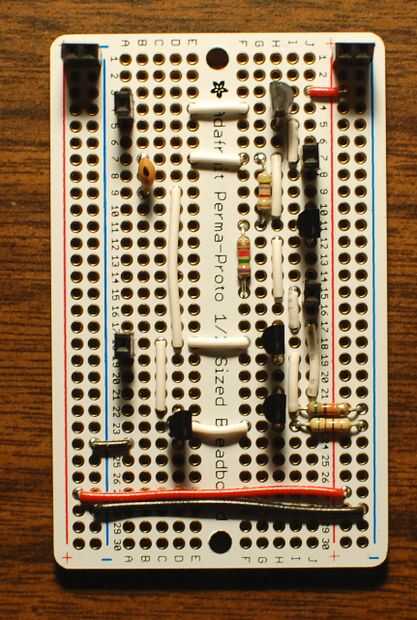

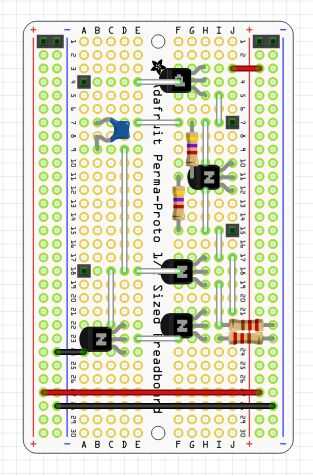

Construir el circuito según la foto y el diagrama.
Siga el mismo procedimiento como en la primera tabla:
- Cabeceras
- Cables de
- Resistencias y el condensador
- Transistores de
La resistencia de G7-G11 es un kΩ 4.7.
Debido a Fritzing con una selección limitada de los valores de resistencia, el resto de las resistencias en este foro no tienen las bandas de color correcto en el diagrama.
La resistencia entre F11 un F15 es 7.5 kΩ.
La resistencia entre I22 y el carril de tierra es kΩ 51. Un cable va en el mismo agujero como la resistencia en I22.
La resistencia entre I23 y el carril de tierra es Ω 51.
El capacitor de disco de cerámica pF 33 va entre B7 y B9.

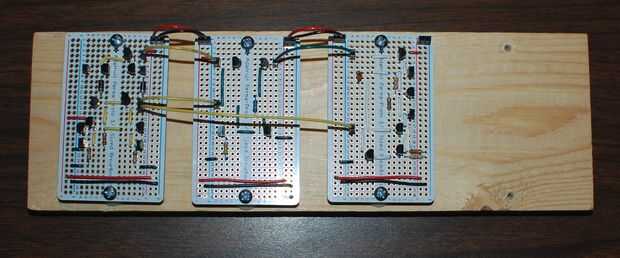

Montar la Junta de etapa de ganancia al lado del generador de sesgo.
Corte un rojo y un hilo negro alrededor de dos pulgadas de largo y conecte los carriles de la energía.
Cortar un alambre verde 2 1/2 pulgadas de largo y J5 en el generador diagonal a A4 en la etapa de ganancia.
Corte un cable amarillo cerca de seis pulgadas de largo y J14 del amplificador diferencial a A17 en la etapa de ganancia.
