LM741 amplificador operacional en un protoboard (7 / 8 paso)

Paso 7: El accesorio de prueba

Se trata de un accesorio para probar un circuito antes de enchufar en la placa. Si hay un error de cableado en su circuito puede saltar un 741 ciento 66 y ahorrar daños a su proyecto.

El número 741 soldadas en la parte superior derecha está ahí para distinguir esto de una pieza muy similar que tengo. Esto es opcional.

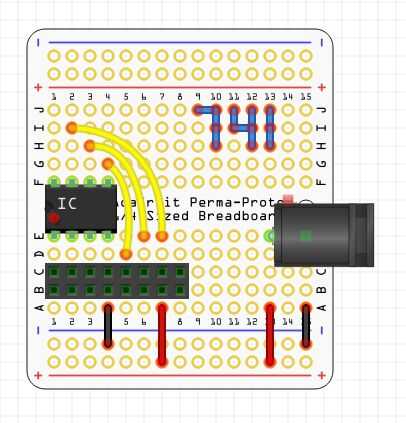

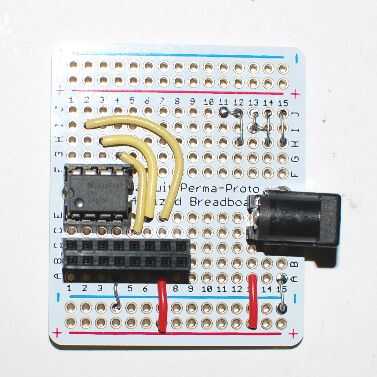

Muy fácil, basta construir según la foto y el diagrama.
