Lo $9 cuasi-duino (casi-duino) (2 / 6 paso)

Paso 2: Montar lejos!

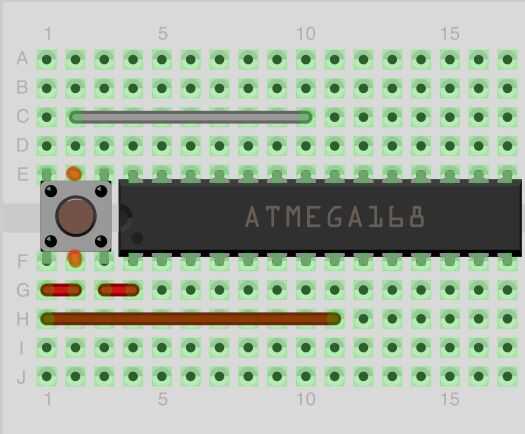

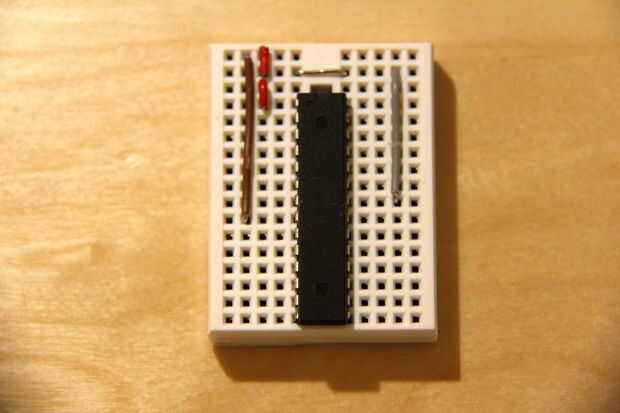

Las fotos deben ayudar a completar el montaje de la cuasi-duino junto con las instrucciones de abajo.

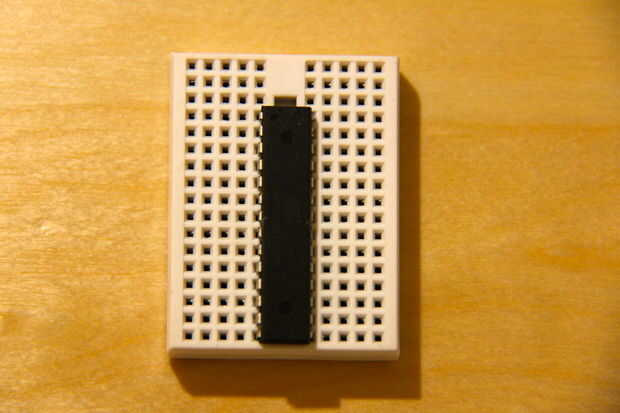

1. Inserte la placa en el centro, en el extremo más cercano a usted el ATmega328p.  Asegúrese de que el baño pequeño se enfrenta a la parte superior de la placa.

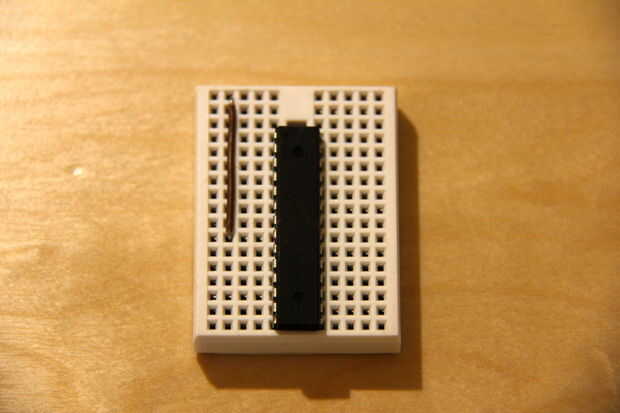

2. Conecte a GND (pin 8) del lado izquierdo a la parte superior de la placa.

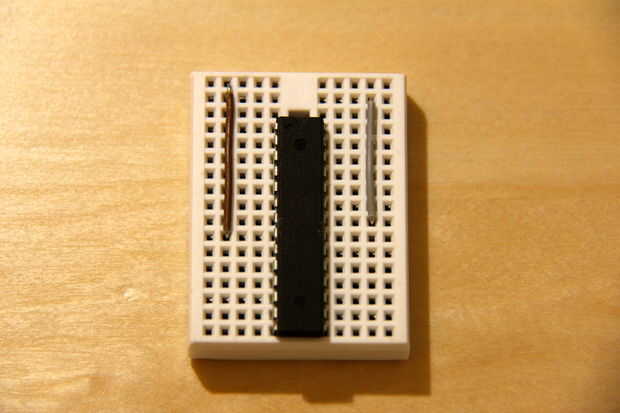

3. Conecte un cable de GND (este pin 22 del tiempo) de la derecha y conectarlo al segundo punto más alto de la placa.

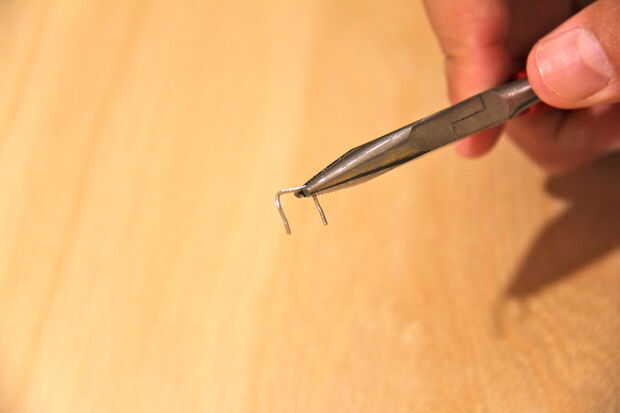

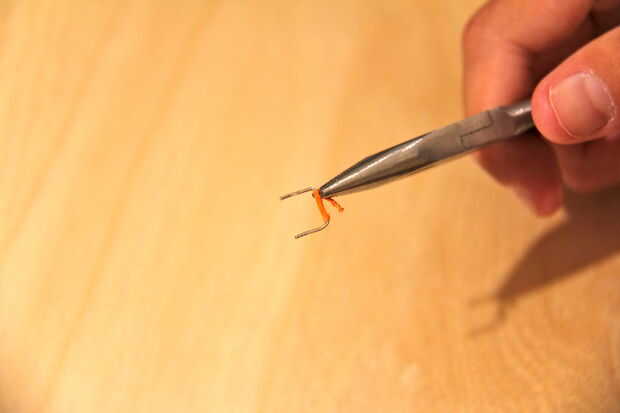

4. Tome un pedazo de alambre, lo suficiente como para caber en el centro de la placa y tira de la longitud entera de él.

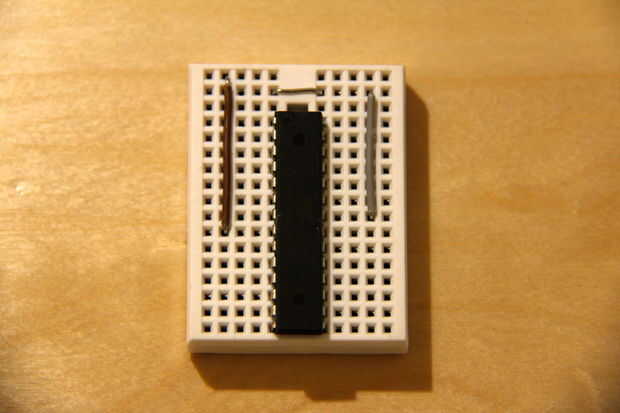

5. conectar eso en el centro de la placa en el segundo punto más alto.

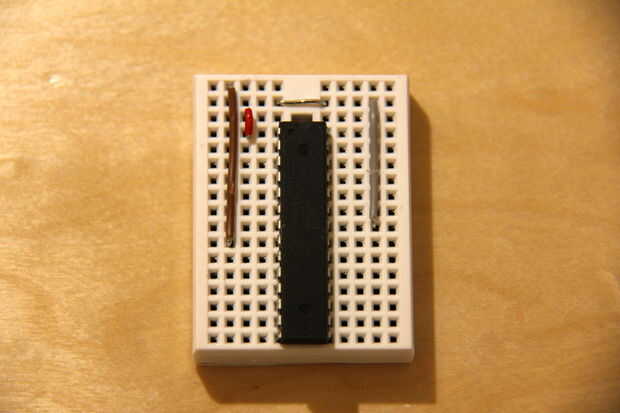

6. Conecte primero (pin 1) de la ATmega328p con el siguiente conector en la placa superior.

7. Conecte la parte superior de la placa de la izquierda para el siguiente perno hacia abajo.

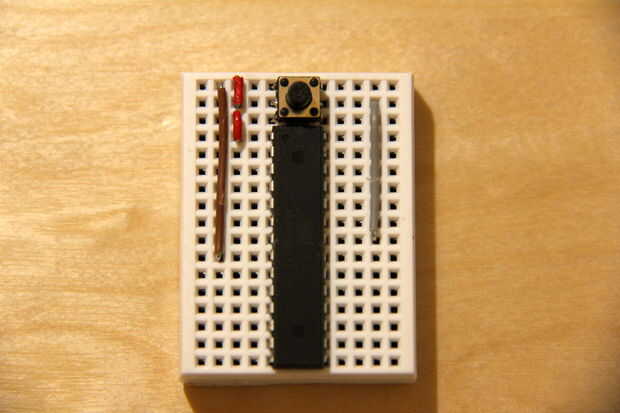

8. Inserte el botón en la parte superior el cable pelado en el medio, arriba el ATmega328p.
