Lo botones de la caja para niños (5 / 7 paso)

Paso 5: El circuito electrónico

El proyecto está casi listo por lo componente de cableado. Pero me decidí en el tiempo añadirle algunos electrónica. Un flip flop led intermitente y una puerta y. La puerta y se utiliza para hacer el botón dos arcade encienden un led sólo cuando ellos se presionan juntos. El flip flop hacer dos led flash cuando se activa el botón de extracción.

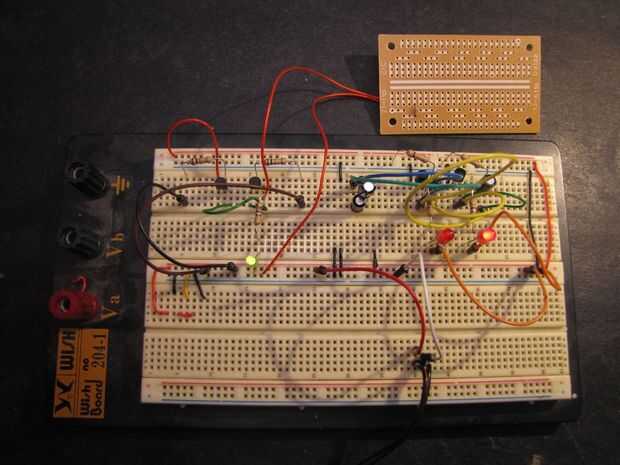

Primero hizo un prototipo del circuito dos y probar la velocidad de la intermitencia de flip flop. Usé dos 2N3904 para flasher porque ya lo tengo en stock. Usted puede encontrar fácilmente este circuito en la web también el circuito de puerta que hice con dos 2N2222. Pero no es la esencia de todo el proyecto, así que corté aquí para esta parte.

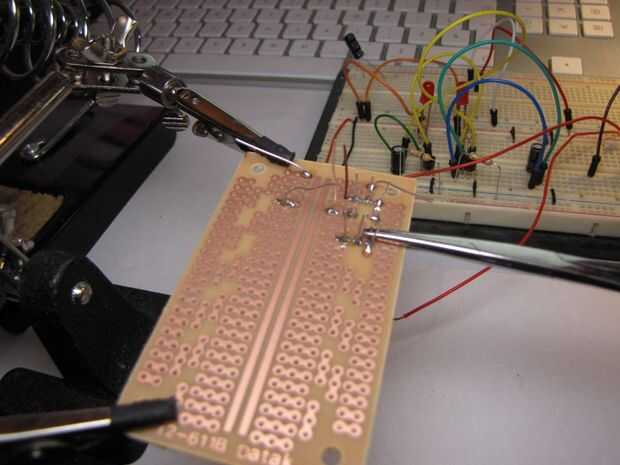

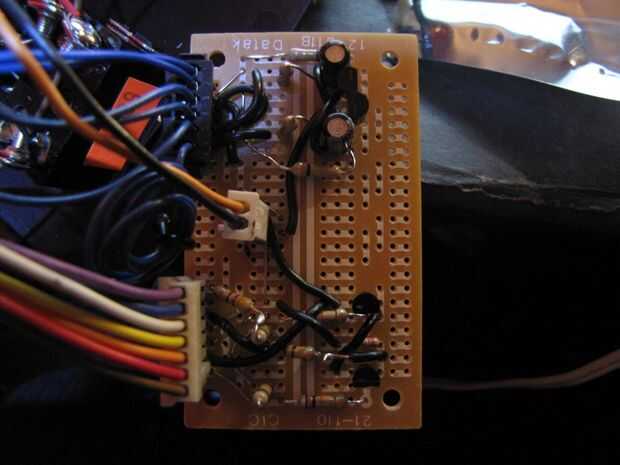

Después de que el prototipo fue probado bien. Usé un placa prefabricado para montar las piezas. También colocar encabezado para conectar los cables, por lo que yo puedo desconectar si necesito para trabajar en él.
