Paso 2: Hacer prototipos 1 y 2
La primera discusión sobre este cubo en nuestro pequeño equipo de ingenieros (Alex, Samtim, Angus, Alvin y yo) inició la segunda semana de julio de 2014. El primer correo que pude localizar, donde empezamos a planificar el primer prototipo es el siguiente:
11 de julio de 2014: Primero por correo electrónico dentro de nuestro laboratorio pequeño acerca de lo que sería el cubo L3D
"Alex y yo hemos charlado acerca de este tema una buena cantidad en los últimos dos días y viendo este instructable y los videos de Youtube de cubos de la gente (con millones de puntos de vista) me ha convencido de que el cubo del LED es el Cupcake de exhibición volumétrica. Existe gran demanda, pero no se suministran kits buena o montado 8 x 8 x 8 cubos con una buena colección centralizada de bocetos para ejecutar/mejorar. Todo bastante se dispersa.
Así que vamos a experimentar un poco. Samtim y yo simplemente charlamos y el lunes va a hacer un simple diseño de PCB con zonas de recorte para un 8 x 8 x 8 cubos RGB con los LEDs WS2812 (estos son los LEDs que se pueden poner en una cadena de largo hasta 1000 LEDs y cada uno se controla con un solo cable). En el laboratorio sólo tendremos que diseñar un marco de acrílico simple muertos (aproximadamente un cubo de 10cm) para sostener el 8 PCBs. Entonces vamos a hacer unas cuantas aplicaciones volumétricas y poner unos cubitos para la venta en nuestro sitio dentro de las próximas semanas. Hay un montón de mejoras que podemos hacer a este cubo simple (Samtim sugerido algunos diseños de FPC y Alex mencionan cristal recubierto de ITO) pero creo que podemos empezar real simples.
¿Alex, cualquier otra cosa que tener en cuenta para esto? Supongo que esto sólo es controlado por un arduino, al igual que la matriz ensamblado de Matt."
Las dos mejoras sobre cubos anteriores que tuvimos en cuenta fueron: 1. usando LEDs de RGB WS2812b direccionable (también conocido como Neopixels) para simplificar el proceso de montaje y 2. la integración de conectividad WiFi por defecto, para compartir y más complejas aplicaciones de streaming. Estos no eran ideas muy complejas, pero primera para sacarlos todos juntos quizás podríamos utilizar ese impulso y comunidad a nuestra visión más amplia de personal volumétrico de combustible pantalla futura. Así que comenzamos a mover en hyperspeed y tenía un prototipo completamente funcional una semana más tarde. Hasta que derrita lo.

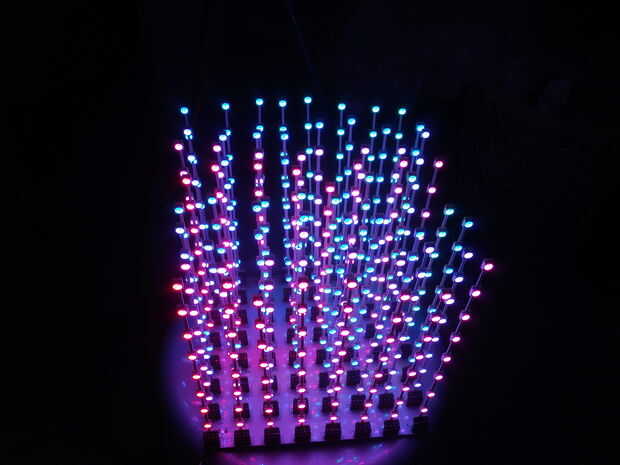

19 de julio de 2014:1 prototipo se completó

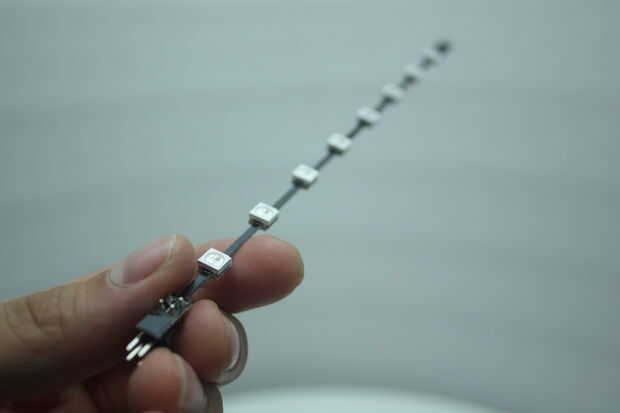

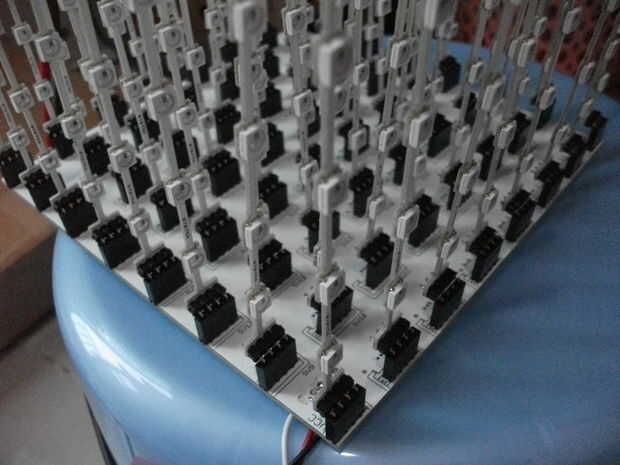

No terminó por hacerse de los paneles, como se indica en el correo electrónico, pero en cambio utiliza 64 delgado diseño de PCB de Samtim, cada soldermasked de mano y en un horno pequeño. Estos LED tapado en una simple placa de base de PCB se pega y eran controladas por un núcleo de chispa - esencialmente un arduino con WiFi que algunos de nuestros amigos habían diseñado.
Nuestra tasa de fracaso de estos LEDs de homebrew en superficie era alta - alrededor del 5% - pero el sistema funcionó. El primer programa a ejecutar en este cubo, que hemos denominado "LyteLab" en el momento, era fuegos artificiales, una mañana por escrito por Alex en el viaje en tren de la isla que vivía en Hong Kong.
Este prototipo se terminó cuando nos golpeó con demasiada corriente de fusión.

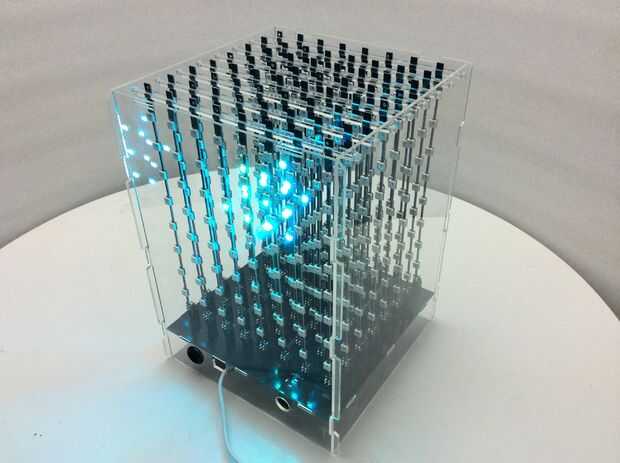

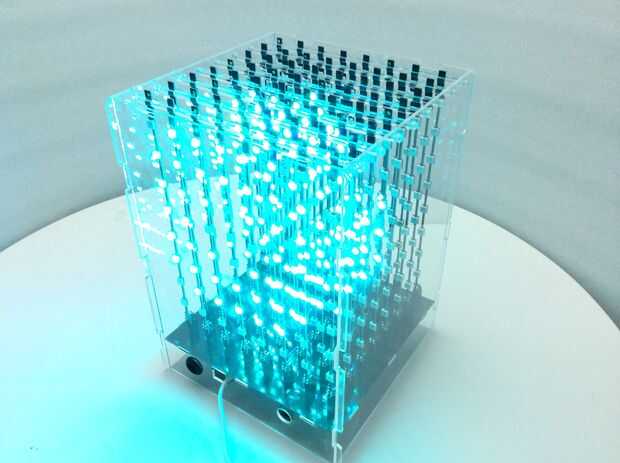

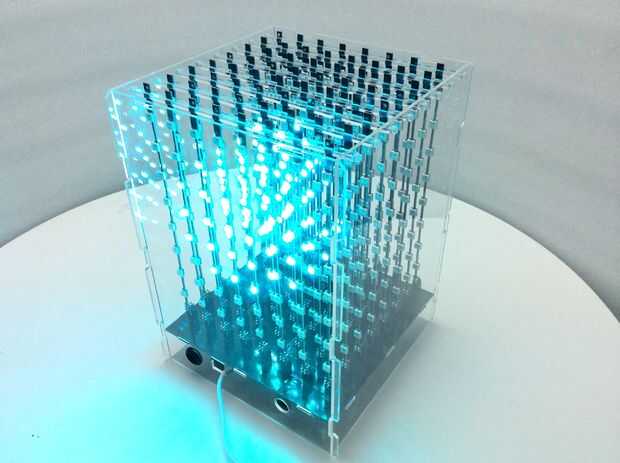

31 de julio de 2014: Prototipo 2 completado
Tomé esta segunda unidad a San Francisco para mostrar en bares de sushi y fiestas se estrelló. La gente parecía querer el cubo, pero ¿comprar? Un experimento de ventas parecía en orden.
