Paso 4: Prototipo revisiones 3-6 y fabricante ferias

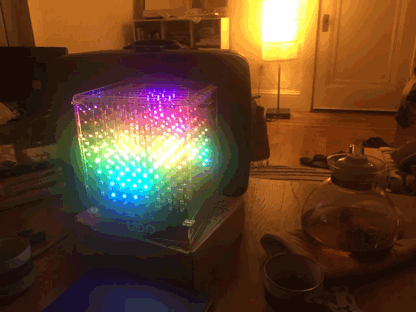

Luego empezamos a hacer más cubos, empujando a través de una nueva revisión cada semana o dos. Y el cubo un nombre - Alex texted me hizo un dibujo de un LED usando un sombrero con el nombre "L3D cubo" garabateado debajo. Por alguna razón, se pegó. Las siguientes son algunas notas sobre cada rev, como nos arrastramos en los pantanos de prototipo One-OFF en la tierra de un producto real escalable.
Rev 0.3: 27 de agosto de 2014, 2 unidades
- núcleo de la chispa en la parte frontal no permite enchufar un cable microUSB, cambie la ubicación a la parte posterior de la unidad
- la guía de acrílico de la placa base no funciona para evitar conectar accidentalmente incorrectos de LED palos
- grabada con láser logo y anotaciones
0,4 de Rev: 03 de septiembre de 2014, 6 unidades
- completa lista de materiales en 5, 100 y 1 K piezas, viene en unos US$ 120 - US$ 130 dependiendo de la cantidad
- mover base de chispa hacia atrás, con conector microUSB apuntando hacia la parte posterior de la unidad.
- el núcleo de la chispa microUSB será también nuestro conector de alimentación principal para evitar la duplicación de gato confuso - eliminar el conector de barril
- Añadir slots en zócalo alineado con los palillos de la PCB, para evitar la incorrecta orientación de los sticks de LED - Angus diseño diseño y enviar a Samtim
- Añadir un gran agujero rectangular para las conexiones de arduino opcional y un agujero para el interruptor deslizante Offline-Online
- se puede ejecutar desde USB de la computadora para aplicaciones de baja potencia o puede conectar a un 2A adaptador USB para aplicaciones de mayor potencia.
- enviará con un USB a microUSB cable y un adaptador de potencia de 2, conexión del estilo
- incluye código escala auto brillo y pequeños cambios en la placa base, incluyendo circuitos de monitor del autobús y dos condensadores de 220uF por correo electrónico de Alex
- incluye micrófono y acelerómetro de 3 ejes
- corriente limitada a 1,8
- logo debe estar en el frente
- agujeros de 3mm en la parte superior de la caja para colgar el caso (como en clubes, salas, etc.)
- Deslice el interruptor o conecta con botón de nube, confirmado. Deslice entre los modos "En línea" y "Offline".
Rev 0, 5: 26 de septiembre, 11 unidades
- implementado pulsador escondido en la parte inferior de la placa base como un wifi fácil restablece alternativa para el reset de botones múltiples push de chispa
- cambiar las piezas de esquina y acrílico lateral a retráctil, para permitir que las paredes de la caja se construye y mantiene unida como un primer paso
- utilizando la orden a granel v1 chispa de los corazones, US$ 20 por unidad
Rev 0.6: 8 de octubre, 20 unidades
- corregir la separación de palillos en la placa base a 20mm, frente-al frente-centro para una matriz de LED perfectamente cúbico;
- trató de alterar el diseño de los paneles y zócalos para permitir incluso apilar cubos sin grandes lagunas de cubo a cubo, abandonadas temporalmente
- condensadores y resistencias grandes situados en la parte inferior de la PCB de la base, para hacer más limpia la vista superior
- los tornillos deben ser ferromagnéticos para facilitar el montaje
- implementado pulsador escondido en la parte inferior de la placa base como un wifi fácil restablece alternativa para el reset de botones múltiples push de chispa
- hoyos agregados discretamente a detrás del cubo de colgar
- corregida la insignia en PCB, dirección correcta
- etiqueta de Rev y la fecha en el PCB agregar sitio web a la parte posterior del acrílico, Logo centrado en el acrílico debe también decir "creado por Looking Glass" en letra pequeña
- ajustar acrílico tira corte perfil ligeramente para evitar la fractura (pasado una vez a Alex en la Rev0.5 corte de perfil)
- asegurar todas las piezas roscadas esquina están roscadas adecuadamente para evitar la extracción
- pensar en serializar los prototipos
Alex demostró los cubos en tres ferias del fabricante dentro de tres semanas y llevó nuestros pocas muestras hackerspaces fablabs y fabcafes en Tokio, Hong Kong y Taipei. Y bares - los cubos a un montón de bares.
Estábamos vendiendo tan rápidos como podríamos hacer, así que era tiempo para automatizar parte del proceso de montaje experimentales cubos. Eso es lo que se muestra en el video de arriba - nos encontramos con una pequeña fábrica dispuesto a pick and place los LEDs WS2812b en nuestros palillos de PCB de algo similar a la gelatina. Nuestra tasa de error en el LED cayó a cero errores en la prueba de hornear después.
