Paso 4: Conecte las piezas impresas 3D
Con todas sus piezas acabadas, ya puede comenzar a relacionar a todas las del pequeñas impresas y suministradas piezas mecánicas juntas. En este paso empezamos con nuestro servo atornillado sobre la pieza del brazo con su kit de servo GWS. Dentro del kit encontrará algunas piezas diferentes que son intercambiables y se pueden atornillar directamente sobre su servo con los tornillos suministrados. Escoge el blanco que se muestra en las fotos y adjuntar a su servo para que miente horizontal en la parte inferior de tu servo. Esto debería ayudar a su caja funcionan según lo previsto.

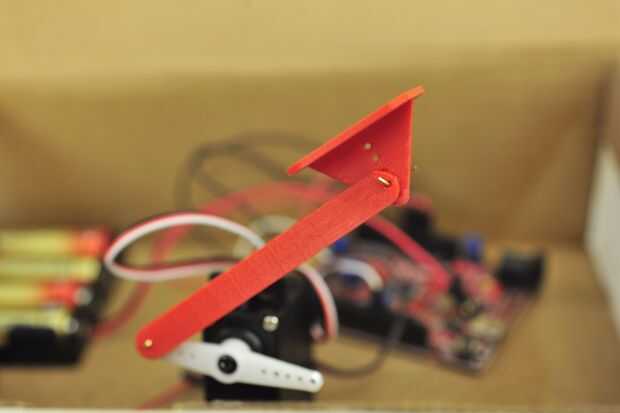

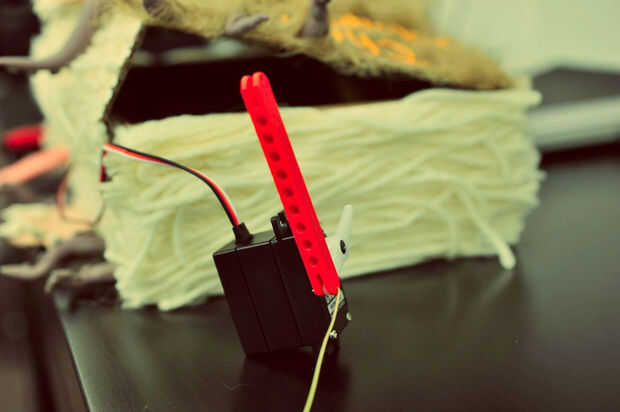

A continuación, tomar la varilla de empuje impresa recientemente 3D y adjúntelo a su cuerno del servo usando el alambre de latón artesanal. Tenga cuidado al conectar estas partes ya que tendrá la capacidad para girar alrededor de su alambre de latón. Nuestra primera foto muestra como deben conectarse las piezas con la varilla de empuje impresa 3D colocada alrededor de su cuerno del servo. El agujero más cercano al borde en su cuerno del servo debe alineado con los agujeros pequeños en la varilla de empuje y conectado por cable de arte para unir las dos piezas.

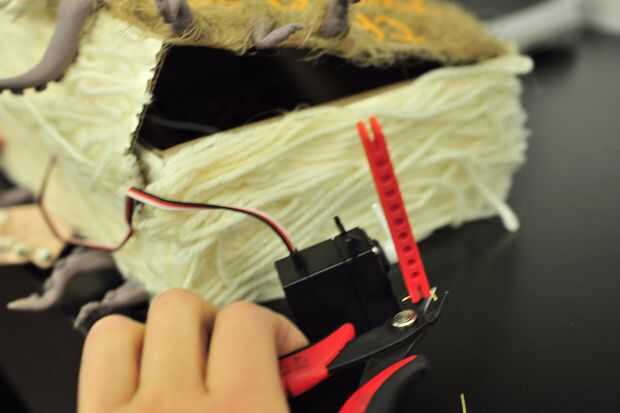

Entonces puede colocar la bocina 3D servo impreso de manera similar al otro extremo de la varilla de empuje (ver Fig. 3). Aunque hemos utilizado el segundo agujero de la esquina debido a problemas de impresión, el primer agujero es a menudo mejor para movimientos de rotación. Cuando tengas cada pieza conectada por el cable, asegúrese de recortar el exceso de cable y doblar hacia la superficie plana, plana de la varilla de empuje para eliminar los obstáculos cuando se mueve cada parte.
