Paso 1:-A) crear una calabaza 3D genérica

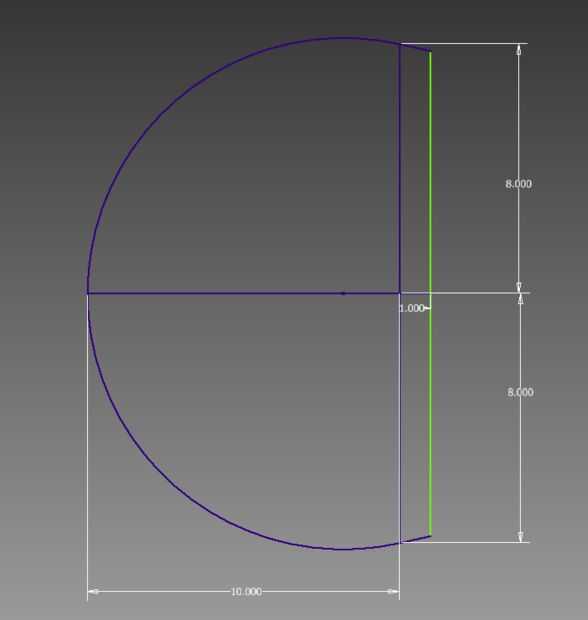

1) crear un nuevo dibujo en el plano x-y y dibujar lo que se muestra en la imagen 1

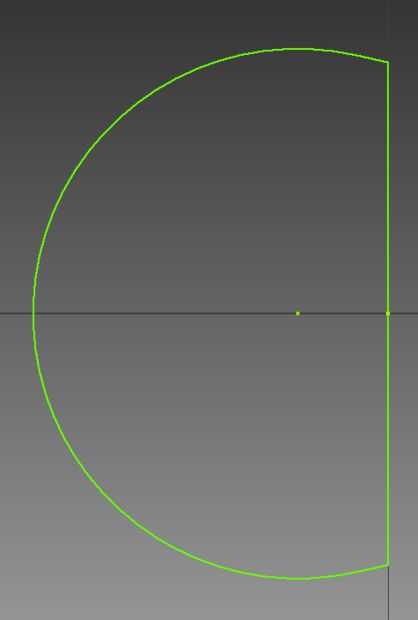

2) eliminar todo excepto las líneas como se muestra en la imagen 2 y haga clic en 'finish sketch'

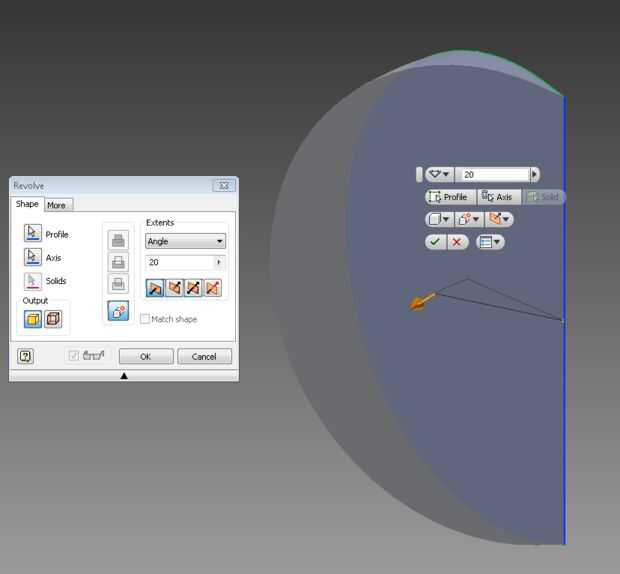

3) haga clic en el botón de girar y seleccione la forma previamente trazada para el perfil, el eje y del eje y 20 grados para el ángel y haga clic en aceptar

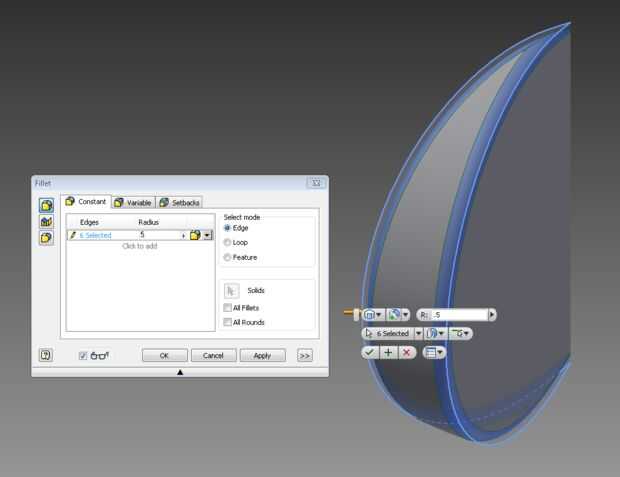

4) haga clic en el botón del filete, seleccione las dos aristas curvadas de la forma anteriormente revolución e indicar un radio de 5 o menos antes de hacer clic en aceptar

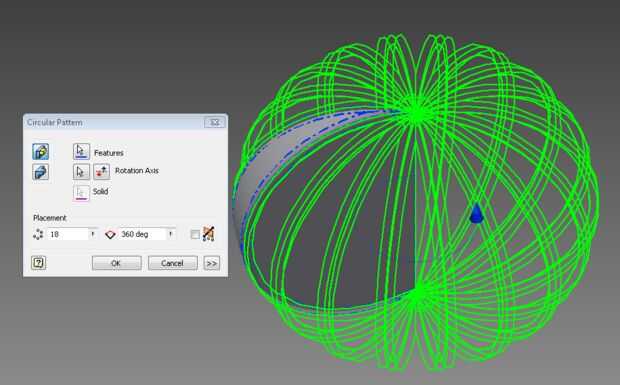

5) haga clic en el botón patrón Circular, seleccione la forma entera, asegúrese de que selecciona los filetes, para la función y el eje y del eje de rotación antes de hacer clic en Aceptar (Nota Esto puede tomar algún tiempo para procesar y pueden dar el temido error no responde y una pantalla en blanco pero no te preocupes es solo de pensar y puede tardar unos 10 minutos)

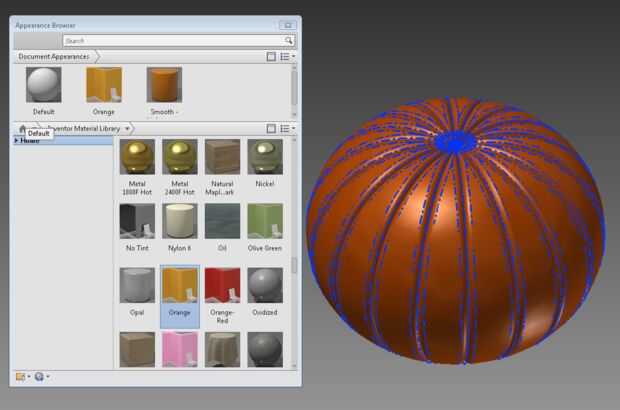

6) haga clic en el botón de 'Aspecto' (parece una tarta con colores diferentes para cada rebanada... piensa en todos los sabores) antes de seleccionar la forma entera y seleccionar el color de 'suave luz naranja' para que se vea más como una calabaza

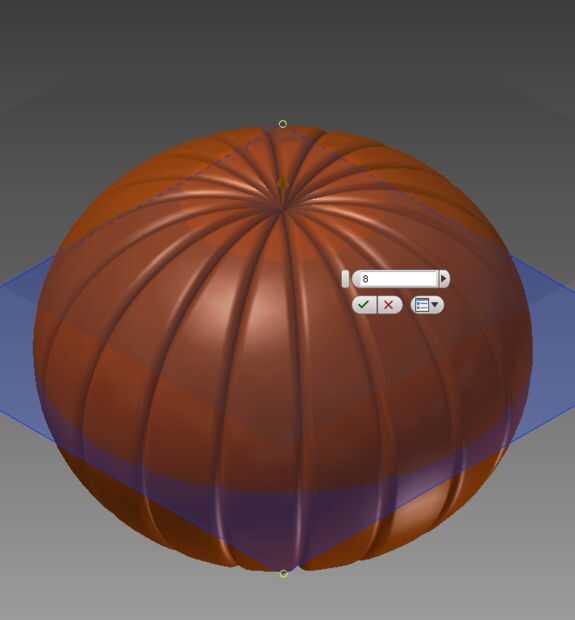

7) luego seleccione en la pestaña de avión, el botón 'Desplazamiento de plano' y elegir el plano x-z y un desplazamiento de 8 pulgadas

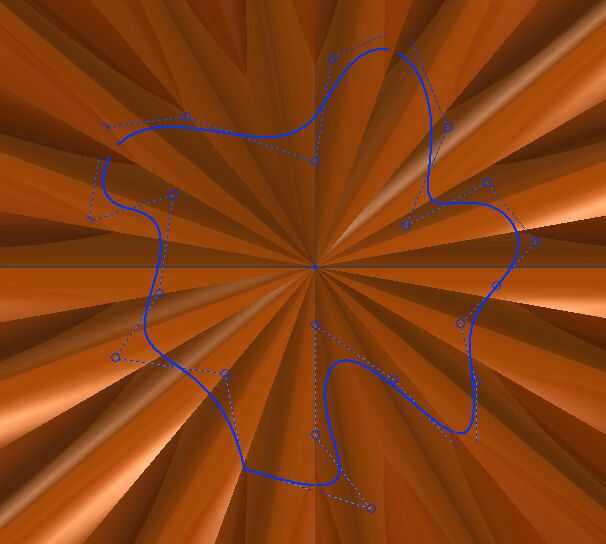

8) crear un nuevo dibujo en el plano recién hecho y utilizar la herramienta spline para crear una base para la madre

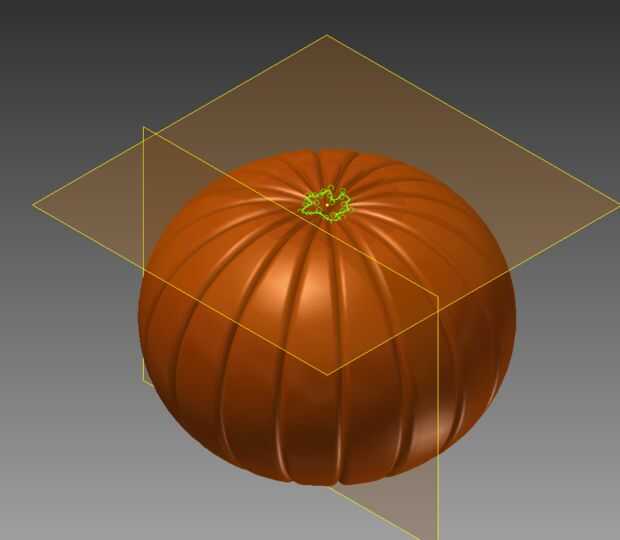

9) volver a crear un nuevo plano con la tecla 'Offset del plano' y elegir el plano x-y y un desplazamiento de 4 pulgadas

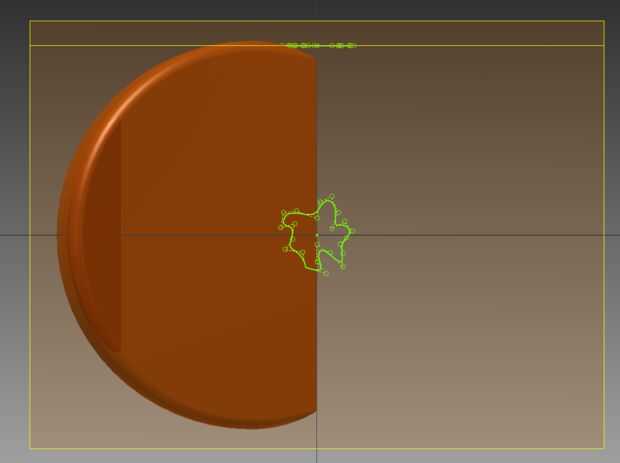

10) copiar el bosquejo del paso 8 y pegar en un dibujo nuevo en el avión recientemente hecho

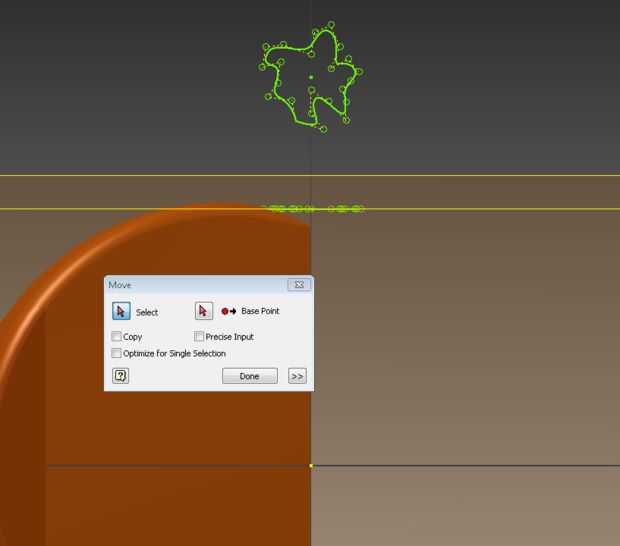

11) haga clic en el botón 'mover' y seleccione el bosquejo pegado y use el botón de punto de partida sobre el origen para mover el dibujo pegado a lo largo del eje y en una posición razonable por encima de la calabaza

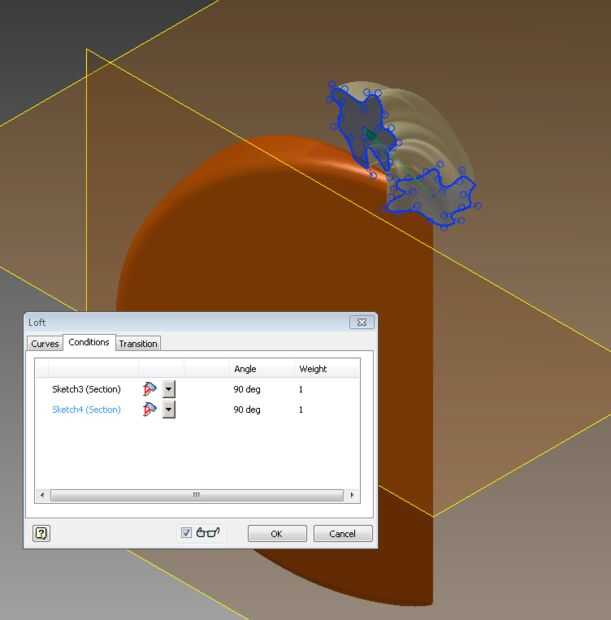

12) Seleccione el botón de 'loft' y elegir las formas cerradas de los bocetos creados en los pasos 8 y 9-11 antes de hacer clic en la ficha de condiciones y seleccionar la condición de dirección para ambas opciones como se muestra

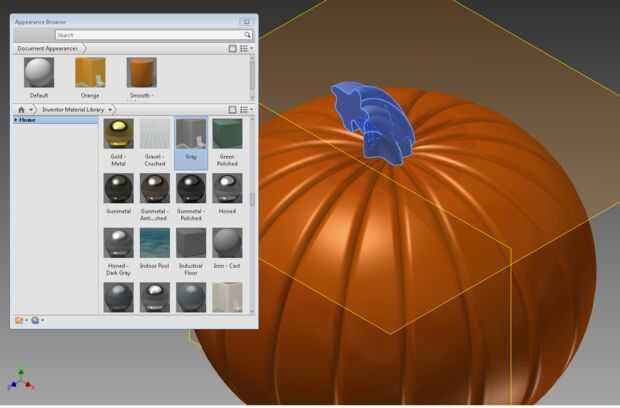

13) otra vez, seleccione el botón de 'Aspecto' (Recuerde que el botón de sabrosa tarta de varios sabores) y selecciona todas las partes del Palomar que creó en el paso 12 y seleccione 'verde oliva' como el color
14) Felicitaciones han hecho una calabaza 3D! (Asegúrese de guardar)
