Loco perro Robot (10 / 20 paso)

Paso 10: Mueve el mecanismo de plataforma

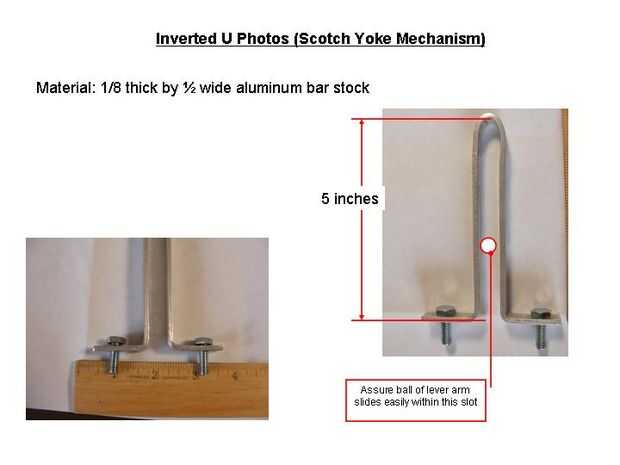

Mediante la acción de la barra de aluminio ancho grueso, de media pulgada 1/8; fabricar el soporte de U invertido como se muestra en la foto. Con el soporte de U invertido centrado dentro de la ranura ancha de la pulgada de tres cuartos de la plataforma móvil (parte A), coloque la ranura vertical del soporte del centro de U 6 pulgadas desde el borde posterior de la base principal. Dos agujeros de montaje de 5/16 de la base (parte C) Instale las tuercas en T en los agujeros y luego instale U soporte con tornillos cabeza hexagonales ¾.

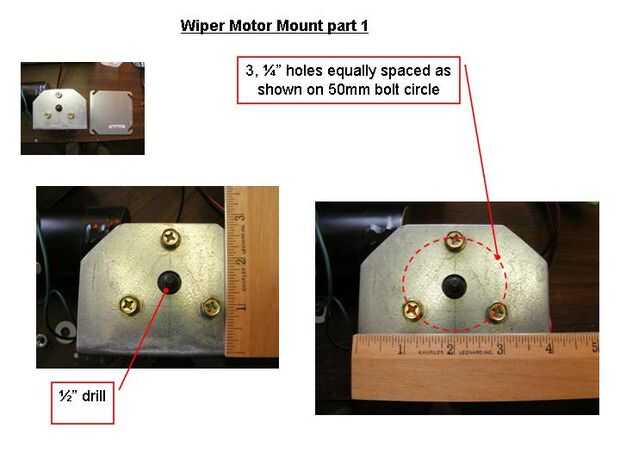

Fabricar de acero espesor 1/16 (cubierta de la caja de conexiones eléctricas), un soporte en L para montar el motor del limpiaparabrisas, ver fotos.

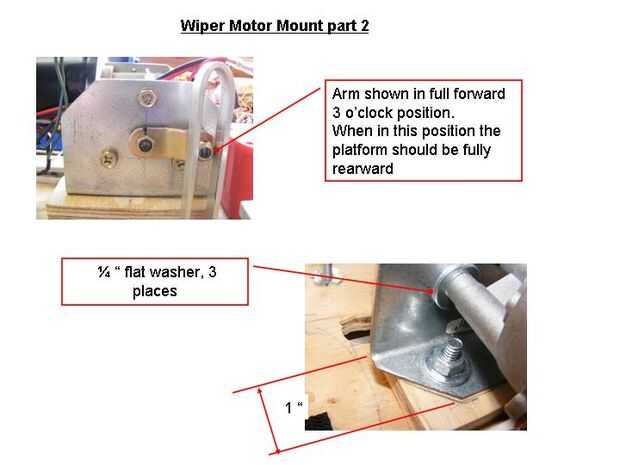

Utilice pegamento de madera para montar la plataforma de elevación motor limpiaparabrisas [parte D] el tal como se muestra en la foto. Instalar el motor del limpiaparabrisas para soporte en L y coloque el brazo de la bola terminada en 3:00 - la posición completa hacia delante. Con el balón enganchado en el soporte de U invertido y la plataforma móvil completamente hacia atrás, marque la posición para el soporte en L los agujeros de montaje. Con 1 1/2 pulgada largo cuarto de pulgada Transporte pernos, tuercas, y arandelas Coloque el soporte de la L a la plataforma móvil, ver fotos.

Con hoja de metal, fabricar un soporte en L que une a la parte posterior de la base (parte C) que captura un microinterruptor montado en la parte trasera de la plataforma móvil, ve fotos. El micro debe dispararse como entra en contacto con el soporte en L montado en la base.
