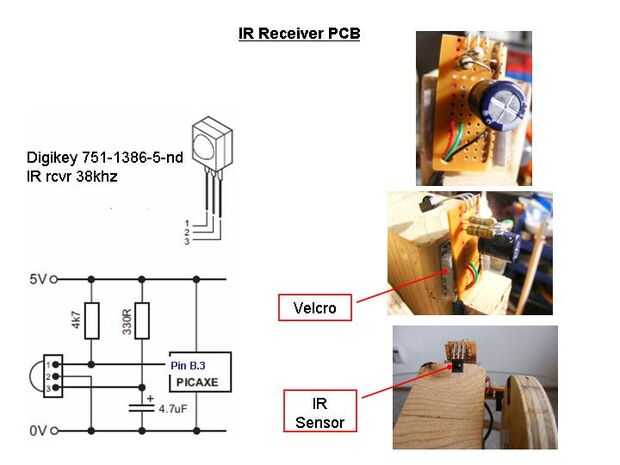

Paso 13: Receptor IR y Sensor Opto PCB
La placa PCB del receptor de IR se construye sobre placa perforada 3/4 pulgada de ancho y 1 1/2 pulgadas de largo. Ver el diagrama del circuito y fotografías.
Velcro monta el tablero del PWB para la parte superior de la 2 x 4 vertical. Medio de tres cables de un teléfono cuatro cables cable hace una cable de conexión a 18M 2 tablero del PWB.

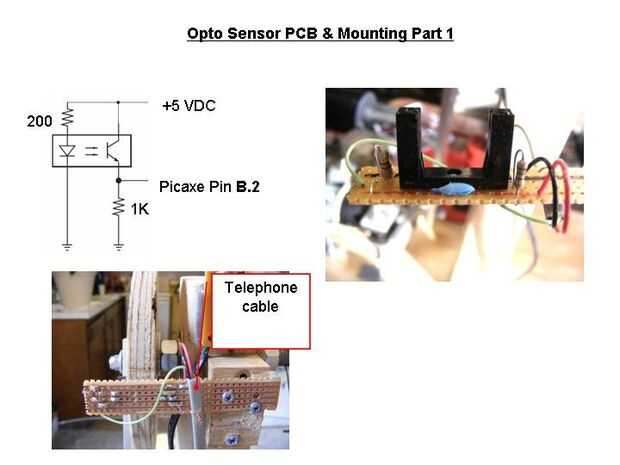

Opto Sensor PCB:
El Opto Sensor PCB es la construcción de un trozo de placa perforada 5/8 pulgadas de ancho y 3 pulgadas de largo. Ver el diagrama del circuito y fotografías. Abajo está un vínculo a la ficha técnica para el sensor Opto.
http://www.Omron.com/ECB/Products/PDF/en-ee_sx1140.pdf
El tablero del PWB de Sensor Opto se une al vertical principal con Opto Sensor de montaje (parte H). Tornillos de chapa de dos #6 1 ½" larga se fije el bloque de montaje al vertical y dos #4 tornillos metálicos de la hoja media pulgada de largo Fije el tablero del PWB para el bloque de montaje

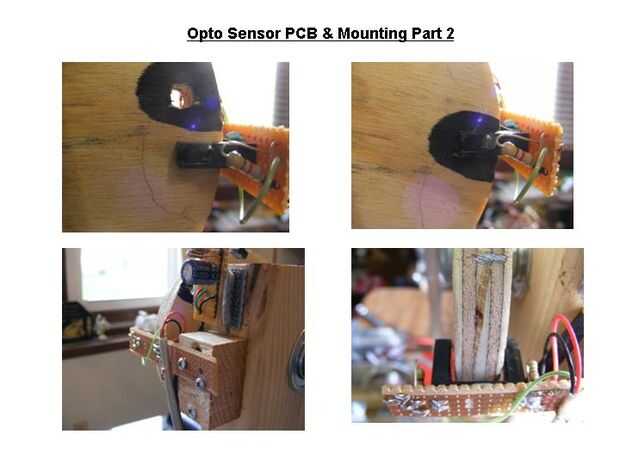

Un orificio de"detección" es necesaria en el disco de madera contrachapada para el Opto sensor detectar la posición del centro del cuello. Coloque una regla en la mandíbula mecánica y girar el cuello para que la regla está horizontal, perfore un agujero en la posición 3:00 3/16" diámetro, ver fotos. Medio de tres cables de un teléfono cuatro cables cable hace una cable de conexión a 18M 2 tablero del PWB.
