Paso 7: Cuello mecanismo

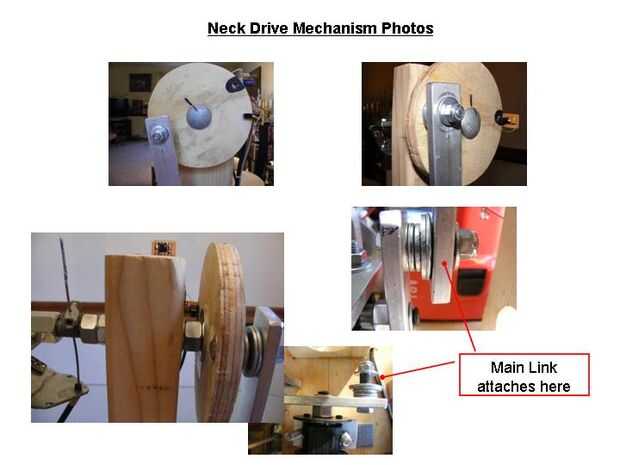

Conecte el otro extremo del enlace principal de aluminio para el motor de enlace [parte J] usando el perno de cabeza hexagonal pulgadas de trimestre de la 1 1/2 pulgada, 3/8 OD acero espaciador, ¼ 2-3 pulgadas las arandelas planas y 2-3 3/8 arandelas planas y 1/4 pulgada nylock tuerca hexagonal. Usar grasa para lubricar las dos juntas.
Usando el motor barras de montaje [parte L] determinan ¼ agujeros de diámetro en la plataforma móvil para que el vínculo principal es vertical.

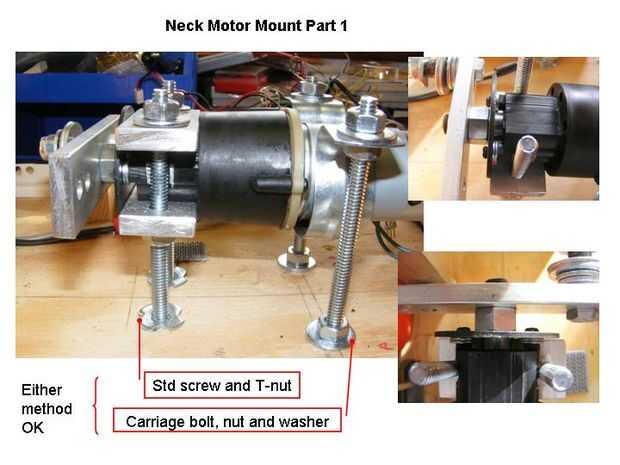

Aunque usé tornillos largos tuercas en t y cuatro pulgadas, más tarde la encontré fácil de usar pernos de carro largo de cuatro pulgadas, tuercas y arandelas, para crear postes de madera que sale de la plataforma móvil. Ver las fotos.
Con tuercas y arandelas en ambos lados del motor barras [parte L] de montaje, abrazadera y coloque el motor de cuello para que el enlace principal es vertical y se mueve sin atascamiento. Coloque verticalmente el motor del cuello por lo que su línea central es de 245 mm por debajo de la línea central del eje principal de cuello.

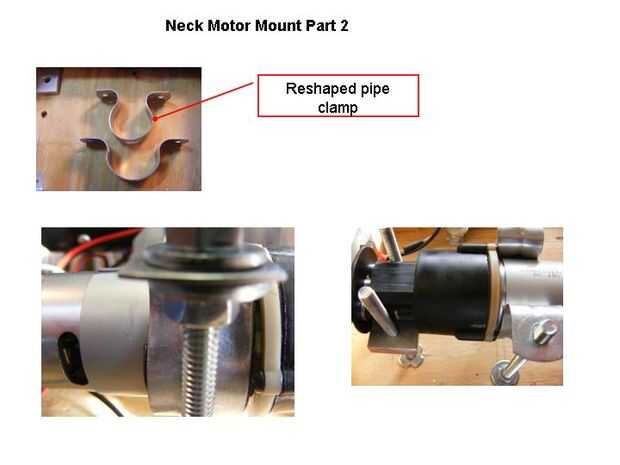

Volver a doblar a 1 ½ abrazadera para mejor ajuste alrededor de la parte trasera motor, añadir relleno de caucho a la superficie interior de la abrazadera. Utilice 4 pulgadas largo ¼ pernos, tuercas y arandelas, para conectar tuberías para mover la plataforma por lo que soporta el motor, ver las fotos.
