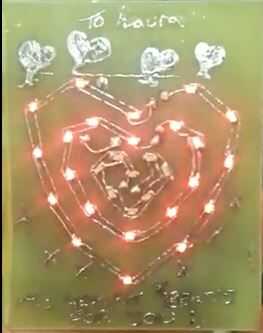

Se trata de una lógica de amor corazón he creado para una vieja llama este año (tenemos un niño y somos buenos compañeros, además me gusta enrollar para arriba).
Algunos dicen que amor no es lógico, pues es ahora! Así que sentarse, tomar una cerveza y te voy a mostrar cómo hice esto.
En primer lugar, tuve algunos fundamentos de este proyecto que quería satisfacer para mí y para el proyecto. Los fundamentos son:
El proyecto debe ser SMT
Todo es tamaño 1206
Quiero hacer mi propio PCB en lugar de cableado punto a punto o tira de tablero
Que necesita para funcionar durante un mínimo de cinco minutos con una batería CR2032
Debe ser lo más delgadas posible para asemejarse a una tarjeta de
Suficientemente pequeño como para hacer más rápidamente
Debe trabajar en la versión gratuita de Eagle CAD
No cuestan una bomba o tomar semanas para hacer
Debe dejar una sonrisa en el receptor
Lo que terminé con era un circuito de contador de década. Esto es básicamente un contador de tiempo de buena vieja 555 enviando una señal de reloj para un contador de década 4017 y luego en tres filas de LEDS en paralelo. Esto suena un poco complicado, pero en general es bastante simple si usted descomponerlo las partes clave.
Antes de continuar, esto utiliza algunos productos químicos de grabado, taladros, cuchillo, bisturí, misiles tácticos inteligentes, fase plasma pulso interruptores de sonic bola electrónica de rifles, juegos de rol y afilados palos, así que por favor sea cuidadoso y trate de no lastimarse. Si lo haces, que era tonta, ser más cuidadoso en el futuro y recordar a despertar a Hicks :)
En la segunda parte...
