¿Paso 1: WTF?

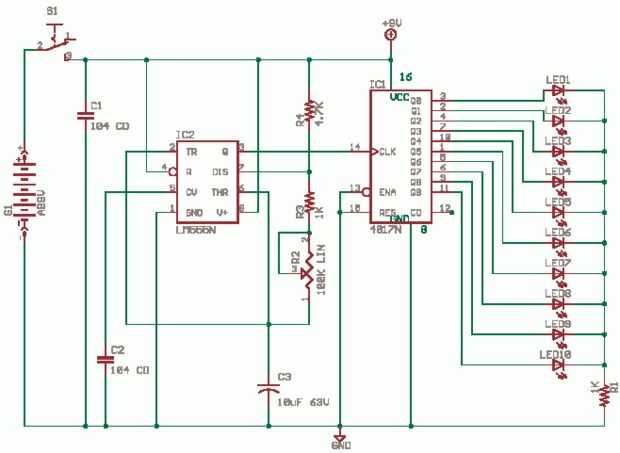

Como tuve un giro relativamente corto para este proyecto, que necesitaba para el diseño, orden y recibir y construir las piezas antes de la fecha, día de San Valentín. Como el viejo refrán 'stick a lo que usted sabe', decidí utilizar el contador de década 4017 con un temporizador 555 como he construido varios sobre los años. Como lo he hecho sólo una pequeña cantidad de trabajo del microcontrolador y no suficiente tiempo para aprender a código, esto fue por la ventana.
Como quisiera que se asemejan a una tarjeta, supe a través del agujero hacia fuera, también sabía que SMT era el camino a seguir para éste, así que todo lo que se vieron inicialmente iba a ser para montaje en superficie.
También comencé a pensar en las pilas. Quería algo que pudiera ser accionado de algo pequeño y plano, así que la batería de un móvil o una célula de la moneda. Como había usado mi último cargador de teléfono móvil en otra cosa, célula de la moneda se convirtió en la opción obvia.
Aquí es un desglose para las piezas de este proyecto y lo hacer/agregan al proyecto.
1. 555 temporizador
Este es uno de los más usados en IC nominal alrededor. su grande para todas las clases. Con este proyecto estamos utilizando en modo Astable.
Esto significa básicamente que le dará una salida de onda cuadrada, dependiendo de tres componentes (dos resistencias y un condensador). Hay muchas calculadoras en línea que le ayudará a encontrar los valores correctos requeridos.
2. contador de década 4017
Esto es una belleza de un chip y puede utilizarse para todo tipo de proyectos. Puedes Larson exploradores, cazadores de LED o contadores reales como usted puede encadenar estos juntos a cuenta decenas a la vez (cinco podía contar a 10 mil!)
En cada señal de entrada desde el temporizador 555, la salida siguiente está trabada. Su que simple! Cuando entre a 10 (bueno, 9 que cuenta con 0-9) sólo se restablece volver al principio.
3. diodo salidas
Para combinar diez salidas en tres, necesitaba utilizar diodos para pasar la corriente a través y detenerlo en alimentación del 4017. Originalmente este iba a ser diodos individuales pero luego encontré diodos duales SOT-23. ¡ Belleza! Combinan dos entradas en una salida. He sólo reducido a la mitad mis salidas, bono!
4. power transistor!
El 4017 puede hundirse sólo sobre 20 mA por salida. Como cada LED se calcula en alrededor de 10 mA por LED, la etapa más grande estará dibujando sobre 120ma cuando está encendida. Esto obviamente fundirá el 4017 mejor que un meteorito ruso. Transistores pueden utilizarse para conmutar cargas más altas relativamente fácilmente y todo va bien.
5. LED
Como se mencionó anteriormente, cada LED se calculó en alrededor de 10 mA como quería la batería a unos cinco minutos. Esto estará dibujando entre 80-120ma por etapa encendido y debe seguir siendo un montón brillante para ver y anotar.
Derecha, ahora sigamos con el diseño de circuito y tablero, la parte que arruina mi cabeza jaja
