Paso 3: Mover
He intentado varias veces utilizando el auto-router, nido de ratas etc. pero nada conseguía. Así que probé sólo manualmente colocando todo lo que funcionaba hacia fuera mucho mejor. Aunque ha encontrado que muchos cables de aire a que no fueron conectados donde deben, o no conectado en absoluto así que decidido dibujar las huellas yo mismo.
Esto es algo sobre electrónica que odio absolutamente. Como los mundos peor rompecabezas que pueden combinarse de cualquier manera posible.

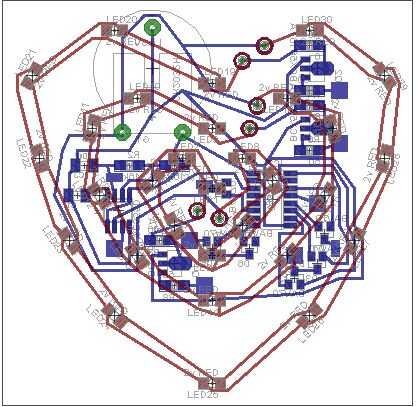

Después de unas seis horas de jugar con el diseño (odio los puzzles), aprendiendo sobre doble cara PCB en águila, vía, medio paso movimiento de componentes, tuve tan pocas conexiones de alambre como quería poner para arriba con.

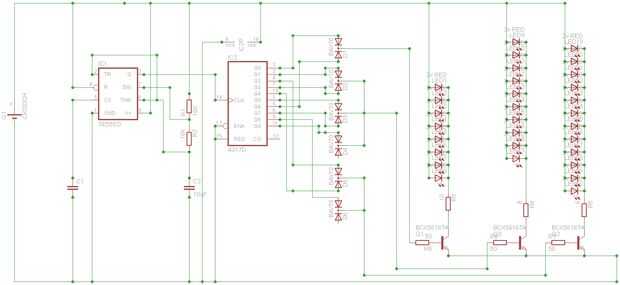

He intentado mantener la PCB como cerca el diagrama del circuito como sea posible, manteniendo el 555 a la izquierda, el 4017 en el medio y los diodos/transistores de la derecha.
En el final la parte superior y parte inferior huella eran casi idénticos que era incluso mejor para mí alineando las dos mitades.
Yo estaba preocupado por la Via y hay puro tamaño siendo tan pequeño. He decidido poner unos anillos de cobre alrededor de la vía y luego de color con marcador permanente. Esto ayudaría al darme un mejor aterrizaje y también para mi idea de la alineación de las dos mitades del tablero del circuito.
Esto implicó básicamente marca la vía, les perforación y entonces usando estas para alinear los dos lados. Funcionó bastante bien en el final y hubiera sido mejor si tuviera mi dremel en vez del taladro de manivela de mano utiliza en su lugar: P
Como esta es mi primera incursión en trabajar con la fabricación del PWB, más que probable que va a ser tan muchos errores, por favor hágamelo saber lo que haría diferente por lo que puedo mejorar aún más.
Durante este hace referencia a otros Instructables y YouTube y sugiero que haga lo mismo :)
La Junta y el esquema se pueden encontrar aquí y aquí (derecha clic y escoger guardar como)
