Paso 5: Calor, fundirlo, unirse a él
Concedido en el papel que debe, pero soy conocida por errores tontos básicas cuando va más allá de cualquier cosa.
Yo no pude contener mi emoción, encendió mi hierro CS18, tiene todo listo y empezó a distancia de la soldadura!
Esta fue mi primera vez haciendo componentes este pequeños, pero he visto muchos video, especialmente de uno de mis canales favoritos de YouTube, EEVBlog. Ver sus cosas, su gran y lo que me dio la confianza para hacer frente a esto. Yo he sido de soldadura ya que tenía unos 12 años, y ahora, tengo 32 así que estoy esperando que no hacer un lío de este jaja.

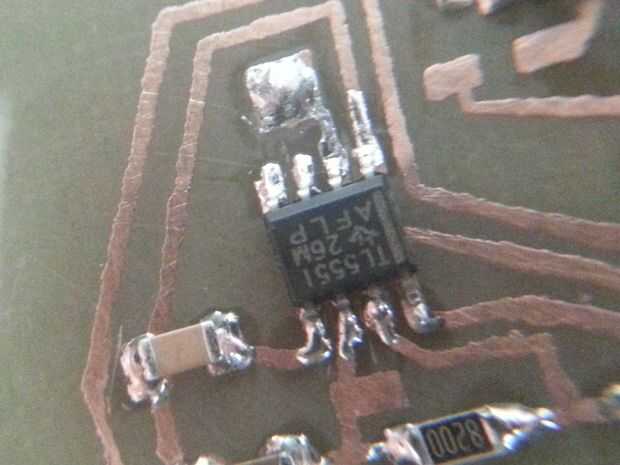

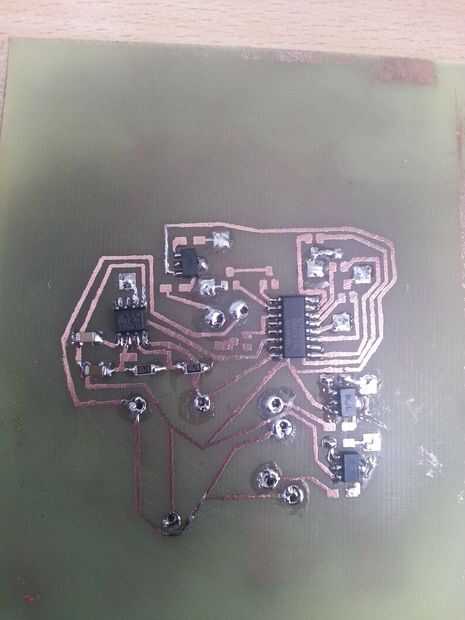

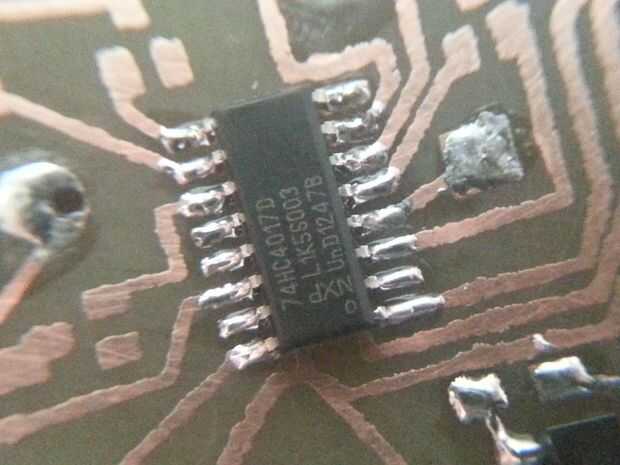

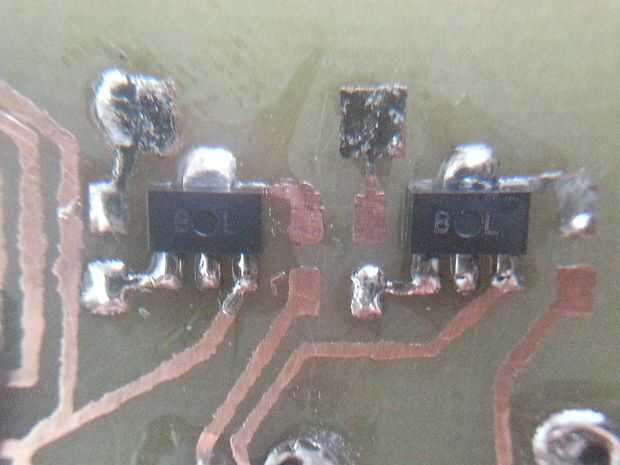

Empecé con el 555, en primer lugar, colocar un pequeño toque de soldadura en la almohadilla de un corer, seguro el 555 y luego trabajando en los otros pines como fui. Esto aterrizó casi perfecto de las almohadillas. Entonces el 4017 fue soldado de la misma manera. Trabajé en los transistores y diodos, trabajando hasta las resistencias y las tapas. Antes lo sabía, todo en el lado de la sincronización fue completa y mirando bastante dulce :)
Luego empecé en la vía. Utilicé un alambre sólido y un poco de ambos lados de la soldadura y se fueron en un convite.

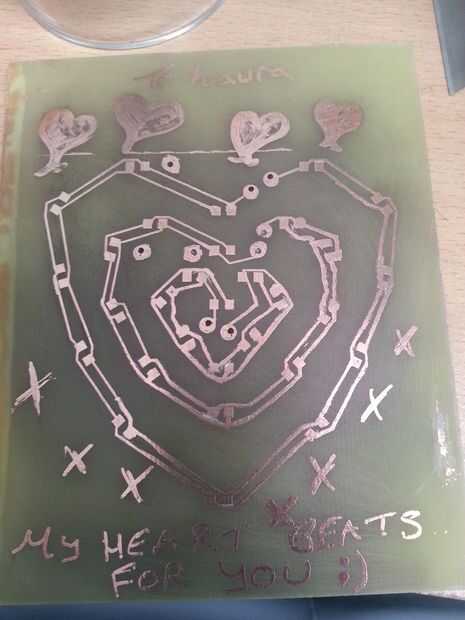

A continuación, he probado un LED que forma alrededor de ellos tuvo que ir y comenzó a trabajar en estos. Los LED están marcados en la parte superior e inferior con marcas verdes que hizo alineación bastante simple.
La soldadura de los componentes era tan simple volaron a la tarjeta.
Como el LED fueron cableado en paralelo pude probar con una batería como fue y si hubo cualquier cortos, podría resolver estas ahí. Falla comprueba después de cada LED estima podría ahorrar mucho tiempo diagnóstico más adelante como con manchas, había una conexión aquí y allí tenía a cuchillo un poco.
Cuando la última fila de LED en y completa, ya era hora de probar :) En este momento abrí una cerveza para celebrar :) Yay me!
