Lógica digital - Latch SR

El cerrojo SR es una excelente manera de introducir obras de lógica digital. Primero haces dos puerta NAND que es "Y no" en términos de lógica y se pueden combinar juntos para hacer un cierre. La forma en que funciona es mediante el uso de la inestable condición para sostener el estado último o el último botón que se presionó. Esto introduce la memoria en el circuito.

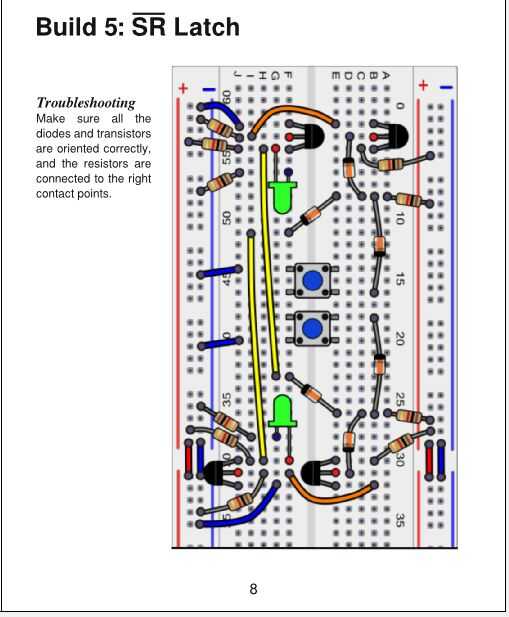

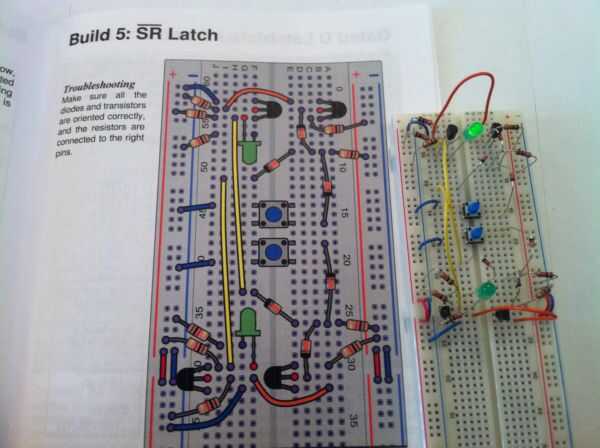

Lista de piezas

  • Pulsadores (2)
  • LEDs(2) verde
  • Resistencias de 1.000 ohmios (10)
  • Transistores NPN (4)
  • Diodos (6)

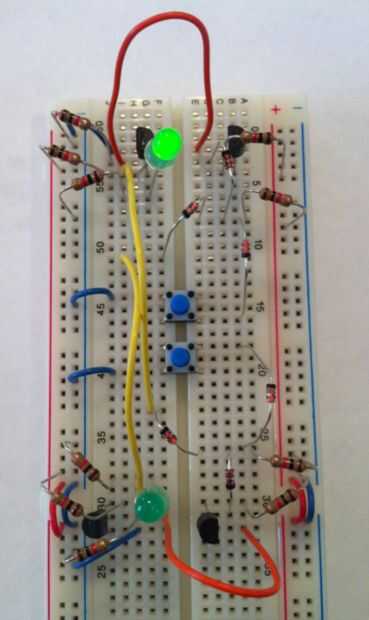

Cómo funciona

Simplemente pulse el botón superior y el LED superior estará permanecer en o presione el pulsador inferior y la parte inferior que LED permanecerá encendido.

Si quieres aprender más visita RealCircuits.com

Etiquetas: Protoboard
