Lógica sonda w/display (1 / 4 paso)

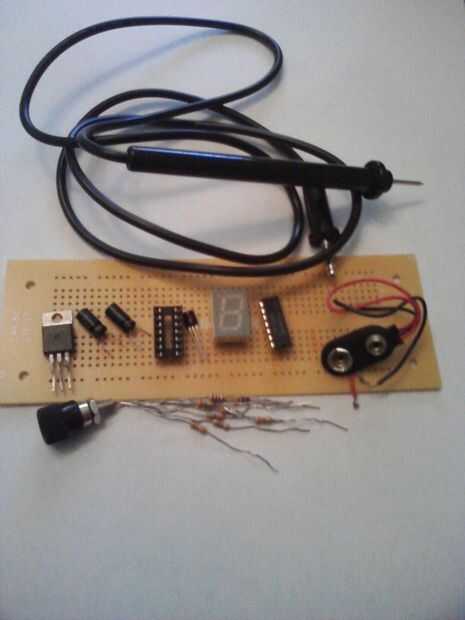

Paso 1: Lista de materiales

La lista de materiales es la siguiente:
1 prototipo Board
Pantalla verde 1 CA
1 7404
1 IC zócalo 14 pines
1 transistor 2N3904
5 resistencias de 330 ohmios
1 resistencia de 470 Ohm
1 resistencia de 10K ohmios
1 resistencia de 1K Ohm
1 + 5V regulador estándar
2 condensadores electrolíticos de 47 microF, 50V
1 Clip de batería de 9 voltios
Puntas de 1 prueba, plátano, 42 pulgadas, 1 rojo, 1 negro
1 enlace Post, placa, tornillo, tipo, chasis de montaje, 1 negro, 1 rojo

Batería de 9 V no se incluye

Requiere herramientas o suministros:
Soldadura de hierro
De la soldadura
Cortador y pelador de alambre
Alicates de punta
Kit de cables de 1 puente (Radio Shack parte # 276-173)
