Logitech MX1000 botón extra mod

nuevo en principios ' 00, conseguí mi Logitech MouseMan Optical Dual. Esto resultó para ser el ratón perfecto para mí: adaptarse a la forma de mi mano, era óptico y tenía botones buena. Especialmente el botón de pulgar. Solía jugar a un montón de Aliens vs Predator back, jugar a alien, y tuve una gran ventaja. Asignan el arrastre de la pared al botón de pulgar, tenía control completo sobre el movimiento del ratón. Y demostrado en las estadísticas en internet cafés. 3 años, y murió. He arreglado en varias ocasiones, pero la óptica sucumb al final. No mucho después, Logitech que ratón láser de primera fue lanzado, el MX-1000. Expencive en el tiempo, pero la forma familiar vendió para mí. Se convirtió en mi nuevo ratón principal, y todavía está en mi escritorio.

7 años más tarde, la batería estaba muerta. No más carga. He encontrado a varias guías sobre cómo cambiarlo, y ahora está como nuevo otra vez. Mirando dentro, me di cuenta que faltaba una cosa: el botón del pulgar que solía amar. Así que empecé a planificar. Lamentablemente, no tomar fotografías mientras estaba trabajando, pero tengo unas fotos que prueban el concepto y algunas cosas que tenía que tratar con. También tengo algunos planes para lo que es mejor.

Abrir el ratón bastante directo, cuatro tornillos, dos bajo el sello y dos debajo de los cojines de espalda. Hay un montón de guías sobre cómo hacer esto, y voy a poner algunos enlaces más adelante.

El MX1000 es sobre todo distintos módulos dentro de: la perilla de desplazamiento y botones, la sidebuttons, la óptica y la batería. Primero que quité la batería, como está bloqueando el acceso estaba interesado en la sidebuttons. A continuación saqué el grifo hacia atrás y el botón pcb salga. En este pcb hay 3 botones: Back, Forward y tarea selector. Utilizar el botón atrás todo el tiempo, pero debido a mi corto de los dedos, nunca usar el botón de avance, así que me decidí a cuestas en este caso. La soldadura de los alambres y no medir cualquier longitud. Esto volvió a me más tarde.

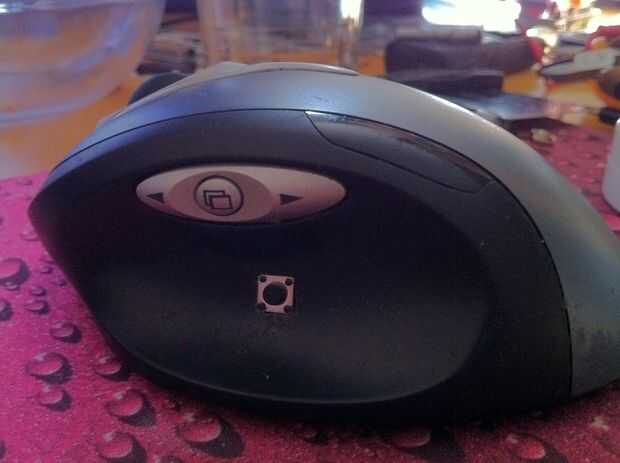

Ahora llegó el momento de hacer espacio para el botón. Taladré un agujero de 4mm en el lugar que se llevaba más el apoyo, como pensé que ahí estaba mi pulgar más. Bingo, una colocación perfecta. Luego archivé lo a una plaza, por lo que el habitual botón pcb encajaría perfectamente. Probé varios botones diferentes para encontrar la longitud correcta y acabó con un 7, altura de 2mm. Yo no pegue en el lugar; como tengo pensado reemplazarlo con un botón-top mejor más adelante, sólo apreté en por ahora. Soldamos los dos cables para el botón de forward y montado el ratón. Prueba funcionó, pero la rueda de desplazamiento no funciona para los izquierda/derecha-clicks. Desmontar el ratón podía ver los cables fueron de la manera, así que cortarlas para perfeccionar la longitud, y ahora funcionó.

Piezas necesarias:

Destornillador
De la soldadura
Soldadura de hierro
Pulsador
Cables de
Taladro

Etiquetas: Mod, Logitech, Ratón, MX1000
