Paso 3: Regulación de la tensión
Para obtener 1, 5V Voltaje de la batería de un 4.5 a 5.0V fuente (es decir, el puerto USB), utiliza el regulador de voltaje lineal LM317 viejo buena. No es muy eficiente pero hace su trabajo. Y prácticamente no hay partes externas están soldadas a él (excepto de dos resistencias para ajustar la tensión).

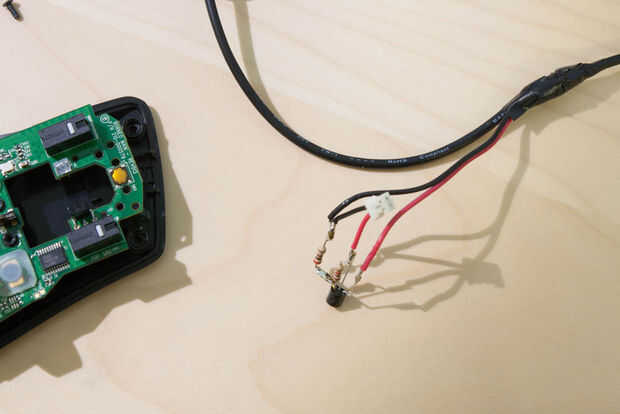

Cada LM317 tiene tres pins: ajustar, en, hacia fuera. He añadido una resistencia de 200 Ohm de ajuste a tierra (el cable negro del cable USB) y resistencia de 1 kOhm de ajustar a hacia fuera. Esto fija la tensión de salida a 1, 5V con un voltaje de entrada de todo por encima de 3V. Entonces, soldado el conector de la batería (corte del compartimiento de la batería) con el cable negro a tierra (cable negro del cable USB) y con el cable rojo a la clavija de salida del LM317. Y conecté el cable rojo del cable USB directamente al LM317 en pin. Una rápida comprobación con el multímetro verifica 1.5V limpio que sale del conector de la batería.
Añadir cinta aislante un poco otra vez y podemos empezar con el relleno.
