Paso 3: parchear
El parche incluye la conexión de tierra/protección de la interfaz de HD D-sub de 15 pines a la tierra/protección de los conectores de audio 3,5. La tierra/protección de la interfaz de D-sub se encuentra en el pin 10 (cable verde) y el pin 9 (grueso negro protegido alambre de cobre). No importa que se utilice, ya que están eléctricamente conectados. Recomiendo para soldar en el cojín del pin 9, ya que es más fácil de alcanzar y de la soldadura. Los pines de tierra de las tomas de audio también están conectados eléctricamente entre sí.
Todos tenemos que hacer es soldar un cable entre éstos para conectar los dos dominios de tierra/protección. Para la referencia vea los cuadros abajo.

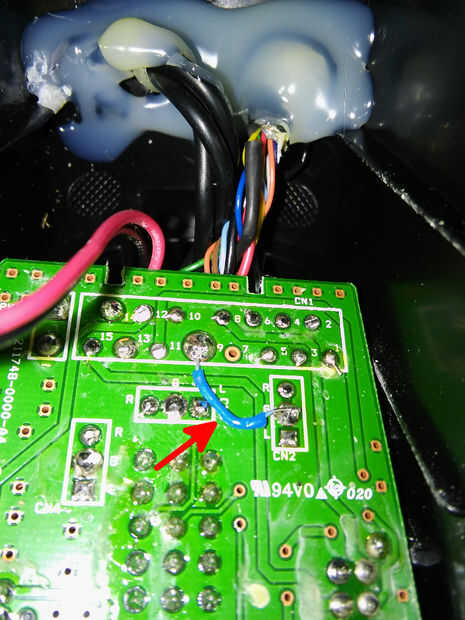

Cuadro 1: Flecha superior: pin número 9 de la interfaz de HD D-sub de 15 patillas; Bottow flecha: uno de los interfaces de audio con la izquierda (rojo) y derecha (verde) y tierra (negro)

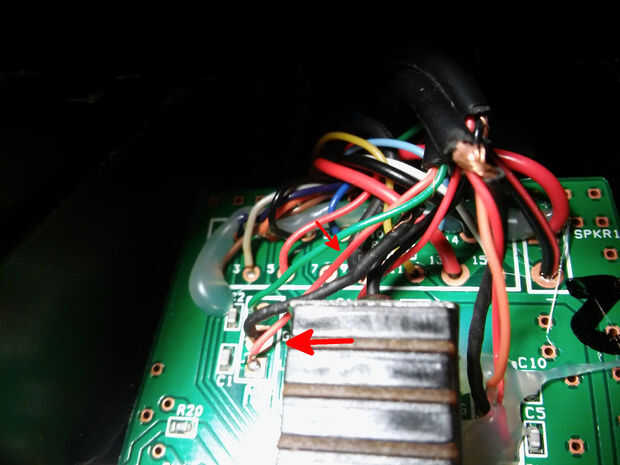

Cuadro 2: Soldadura pin pin 9 a cualquier "G" marcado de uno de los canales.
Cuadro 3: El parche aplicado. (Admito que la soldadura no 's bonita)
