Logo interactivo (3 / 5 paso)

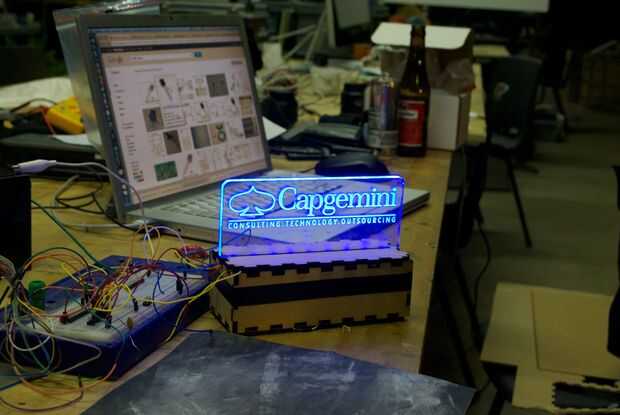

Paso 3: Armar el gabinete y el logotipo

El tercer paso en este proyecto era armar la caja, la tira del LED y el logo grabado. Luego, empezamos a pensar en incorporar la electrónica necesaria. Porque nuestras habilidades de soldaduras no estaban hasta la tarea, decidimos simplemente soldar los transistores entre sí sin montar en una placa perforada primero.

La idea funcionó bien, y pensamos que era una buena idea añadir algunos pegamento caliente al paquete soldado para darle un poco de alivio de tensión. De repente, vimos un curioso efecto secundario: el pegamento caliente parece actuar como un aislante entre las diferentes salidas PWM conectadas, que dio lugar a una gran capacitancia parásita entre las señales de los transistores driver. Esto provocó nuestra tira LED para cada color rojo, verde y azul secuencialmente en lugar de amortiguar todos al mismo tiempo. Un error bastante chulo (característica?)!

Después de analizar lo que hizo el pegamento caliente a nuestro circuito, hemos decidido a destrozar otra vez y los transistores en un encargo de la soldadura shield Arduino.
